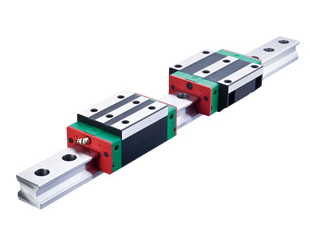

台湾上银滑块QR系列导轨滑块QRW30CC

  • 产品类别:HIWIN上银导轨
  • 产品型号:QRW30CC
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:270 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:上银QRW30CC四方向皆具有超高刚性QR系列直线导轨除了藉由搭载专利设计之同步联结器以提升高速性能之外,并以滚柱型滚动体取代了滚珠,藉由滚柱与导轨与滑块的线接触方式,有效减少滚柱受负载时之弹性变形,不仅能大幅提升直线导轨的刚性值,更能在高速运行下维持高精度的加工。



上银QRW30CC导轨特点:
【自润设计无须添油】
专利的同步联结器在中间的间隔部设计有储油的空间,可供给钢珠在运行时润滑之需要,且在经过方向回转部时,能够将润滑油均匀的补充于储油空间内,继续均匀润滑钢珠,所以补充润滑油的频率可有效的减少。

【提升运动平顺度】
传统不具同步联结器之直线导轨开始运行时,负荷侧的钢珠会先运动,再推挤方向回转部与无负荷侧内的钢珠,造成连锁的来回碰撞,使得摩擦阻力变动起伏剧烈。而采用SynchMotionTM技术的QH系列直线导轨由于具有同步联结器,将同一循环内的所有钢珠串联在一起,所以当滑块开始运动时,所有钢珠几乎同时启动,且钢珠间并无来回的碰撞,在保持一定的运动惯性下,摩擦阻力的变动幅度能有效的减少。

【高速设计】
同步联结器的间隔部设计可使滚珠与滚珠之间的相互摩擦消失,且HIWIN之专利设计使得滚珠与同步联结器之间为环形线接触,进而有效降低摩擦阻力,使得静音型直线导轨具有卓越的高速性能。

【满足短期交货】
通过轨道与滑块的互换件的系列化,可满足短期交货。

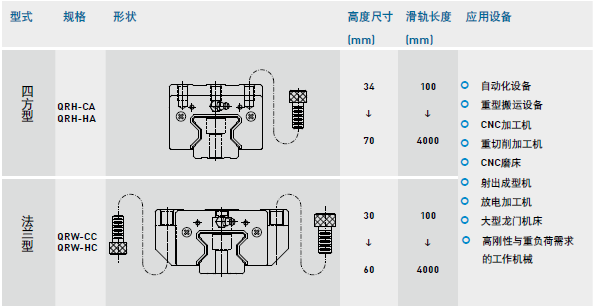

QR滑块型式:

QR系列提供法兰型及四方型两种直线导轨,法兰型滑块在法兰的部位有加工安装螺丝孔可供安装,对于下锁的安装方式也可适用,其直线导轨组合高度低,承靠面积大,适用于承受力距负载的场所。四方型滑块宽度较小,适合有安装空间限制的设备,滑块上方安装螺丝孔可配合安装。

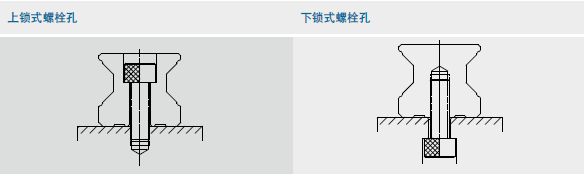

导轨型式

除了一般上锁式螺栓孔导轨外,QR系列亦提供下锁式螺栓孔导轨,方便客户安装使用。

精度等级

QR系列直线导轨的精度,分为高H级、精密P级、超精密SP级、超高精密UP级共四级,客户可依设备精度需求选用精度。

预压力:

预压力是预先给与滚柱负荷力,亦即加大滚柱直径,利用滚柱与滚道之间负向间隙给与预压,此举能提高直线导轨刚性及消除间隙。QR系列滚柱直线导轨提供下列三种标准预压。

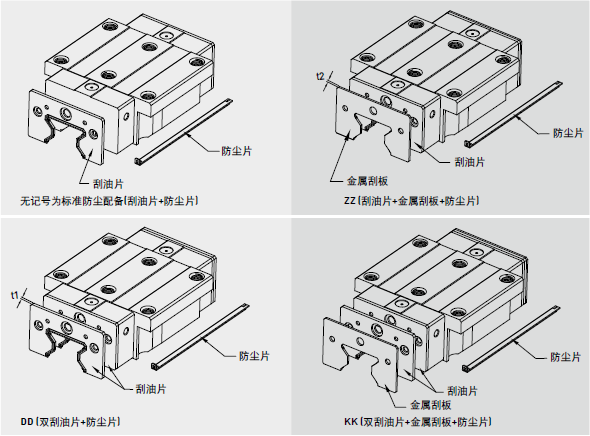

标准防尘配备代码



各防尘代码+滑块总长度

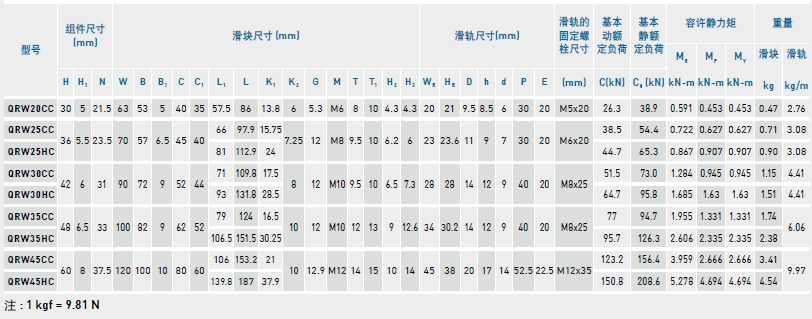

型号尺寸表:
