输送装置台湾上银静音导轨滑块QHW45HC

  • 产品类别:HIWIN上银导轨
  • 产品型号:QHW45HC
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:88 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:静音导轨滑块QHW45HC台湾上银QH系列静音式直线导轨,乃基于四列式单圆弧牙型接触设计,为提升竞争优势,而积极研发之高性能直线导轨。采用SynchMotionTM技术的QH系列直线导轨搭载具储油功能的专利同步联结器,可有效降低运转时噪音、提升运转平顺性、寿命与润滑效率。采用SynchMotionTM技术的QH系列直线导轨具有更广泛的产业应用性,更适用于高速、宁静与低发尘需求的高科技产业。



产品特点:

(1) 低噪音设计

利用同步联结器可使滚珠均匀等间隔的排列,滚珠与滚珠间的相互撞击金属声消失,尖锐的高频声音强度有效降低。总和的声音强度与旧有系列比较在各个速度域有效降低约5分贝。

(2) 自润设计无须添油

专利的同步联结器在中间的间隔部设计有储油的空间,可供给钢珠在运行时润滑之需要,且在经过方向回转部时,能够将润滑油均匀的补充于储油空间内,继续均匀润滑钢珠,所以补充润滑油的频率可有效的减少。

(3) 提升运动平顺度

传统不具同步联结器之直线导轨开始运行时,负荷侧的钢珠会先运动,再推挤方向回转部与无负荷侧内的钢珠,造成连锁的来回碰撞,使得摩擦阻力变动起伏剧烈。而采用SynchMotionTM技术的QH系列直线导轨由于具有同步联结器,将同一循环内的所有钢珠串联在一起,所以当滑块开始运动时,所有钢珠几乎同时启动,且钢珠间并无来回的碰撞,在保持一定的运动惯性下,摩擦阻力的变动幅度能有效的减少。

(4) 高速设计

同步联结器的间隔部设计可使滚珠与滚珠之间的相互摩擦消失,且HIWIN之专利设计使得滚珠与同步联结器之间为环形线接触,进而有效降低摩擦阻力,使得QH静音式直线导轨具有卓越的高速性能。

产品规格说明:

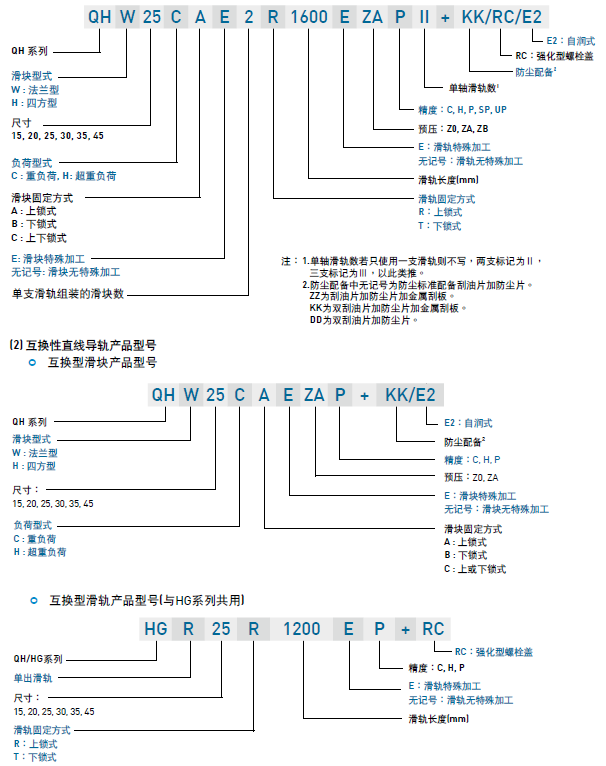

QH系列分为非互换性及互换性两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、滑轨可单出互换使用,较便利,但其组合精度无法达到非互换型所拥有的超高精度等级。不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求,互换性型之组合精度已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项很好的选择。

QH系列与HG系列滑轨共享,客户无需为了选用静音式产品而重新设计安装尺寸,如此更加提升了QH系列的应用性与可互换性。

QH滑块型式:

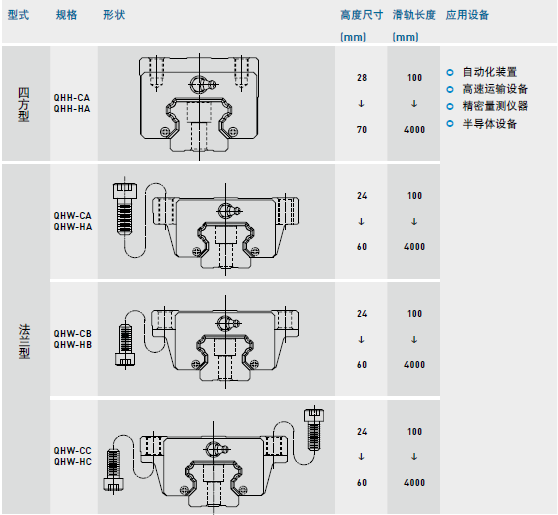

HIWIN提供法兰型及四方型两种滑块,尺寸又分标准C及加长H型。

导轨安装孔型式:

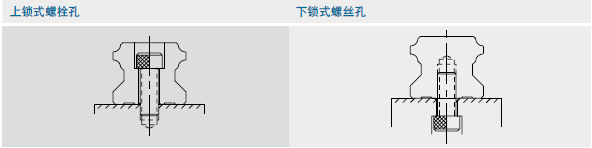

除了一般上锁式螺栓孔滑轨外,HIWIN亦提供下锁式螺丝孔滑轨,方便客户安装使用。

精度等级:

QH系列直线导轨的精度,分为普通C级、高H级、精密P级、超精密SP级、超高精密UP级共五级,客户可依设备精度需求选用精度。

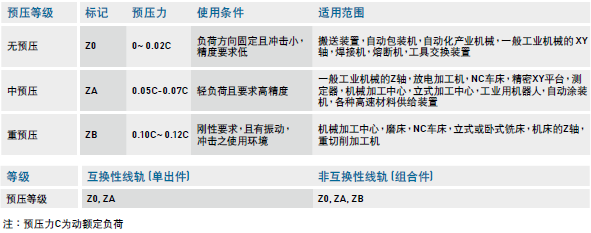

预压等级:

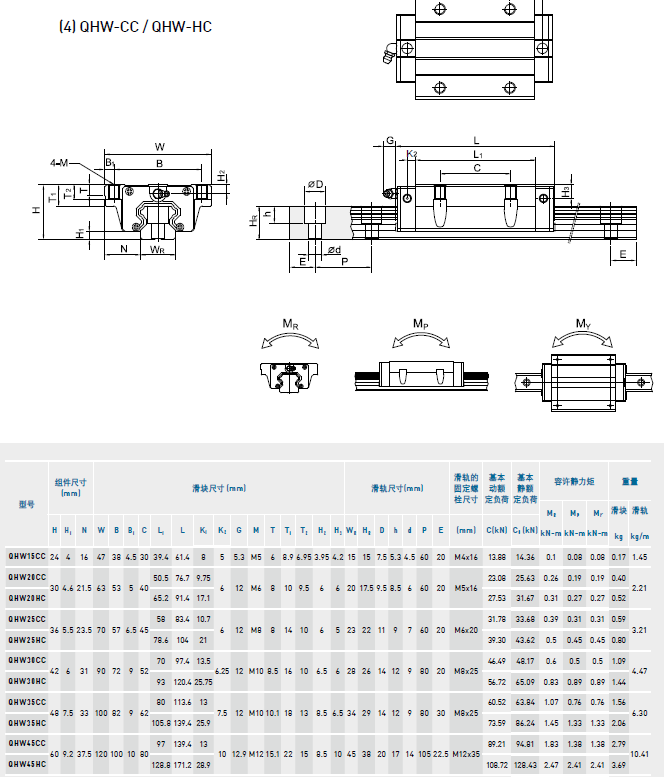

型号尺寸表:
