HIWIN上银导轨

MGW9C

  • 产品类别:HIWIN上银导轨
  • 产品型号:MGW9C
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:506 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:MGW9C为微型系列导轨,组合高度为12mm,安装孔尺寸为21*12,直线导轨由钢珠在滑块与导轨之间作无限滚动循环,负载平台能沿着导轨轻易地以高精度作线性运动。

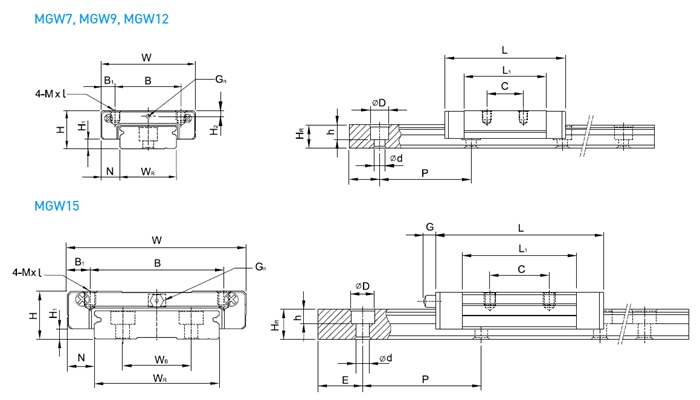

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L G Gn M×L H2
MGW9C 12 2.9 6 30 21 4.5 12 27.5 39.3 - Ø1.2 M3×3 2.4


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负值
基本动
额定
负值
容许静力矩 重量
WR WB HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
MGW9C 18 - 7 6 4.5 3.5 30 10 M3×8 2.75 4.12 40.12 18.96 18.96 0.040 0.91


选择上银直线导轨MGW9C有那些条件:

       1、润滑部位的速度;

       2、润滑部位的环境和所接触的介质;

       3、从综合经济了局考虑;

       4、润滑部位的负荷;

       5、润滑脂的加注方式;

       6、润滑部位的工作温度;

       7、润滑的目的:减摩、防护、密封。

       综上所述,润滑油使得上银直线导轨MGW9C表面形成油膜保护,有效防止生锈,减低了摩擦磨损,但润滑油的选用应做到以上几点,以选择最佳的润滑油。

       MGW9C为微型系列导轨,组合高度为12mm,安装孔尺寸为21*12,直线导轨由钢珠在滑块与导轨之间作无限滚动循环,负载平台能沿着导轨轻易地以高精度作线性运动。
