HIWIN上银导轨

MGN15C

  • 产品类别:HIWIN上银导轨
  • 产品型号:MGN15C
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:382 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:MGN15C为微型系列导轨,组合高度为16mm,安装孔尺寸为25*20,直线导轨滑块与导轨间的束制单元设计,使得直线导轨可以承担一定的扭矩,同时承受上下左右等各方向的负荷。

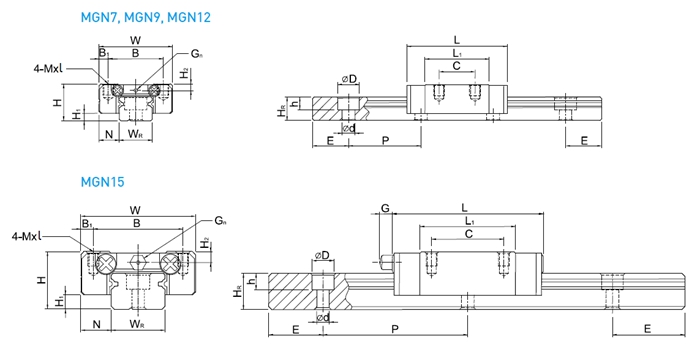

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L G Gn M×L H2
MGN15C 16 4 8.5 32 25 3.5 20 26.7 42.1 4.5 M3 M3×4 3


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
MGN15C 15 10 6 4.5 3.5 40 15 M3×10 4.61 5.59 45.08 21.56 21.56 0.059 1.06

上银直线导轨MGN15C的使用维护方法

       通常我们在生活器械中运用了导轨,但是还是要知道一些正确的直线导轨的使用方法的,有了这些知识有便于以后更好的运用,比如说直线导轨的怎样存放、怎样防尘、怎样润滑等,这些知识都是需要我们熟练掌握的,这样可以更好的运用。

       (1)存放的方法
     上银直线导轨MGN15C属于精密部件,如果以不当的方式存放,有可能引起直线导轨的弯曲变形,所以通常要将导轨放置在水平位置,在导轨下方进行多点支撑。在存放及运输过程中必须轻拿轻放,在使用过程中也不能承受非工作外力的撞击。

       (2)防尘的方法
       上银直线导轨MGN15C在滑块的两端设计有防尘装置,防止灰尘进入滑块内部影响滑块精度,如有特殊需要可以在导轨螺钉孔中安装埋栓,在导轨上使用油封板、波纹套管或伸缩护罩。

       (3)润滑的方法
       上银直线导轨MGN15C的维护比较简单,主要的维护工作为定期进行润滑。通常的润滑方法是定期(如每个月一次)在导轨表面上涂一层润滑脂,滑块内部的润滑通过专用的润滑脂补充枪施加。润滑脂补充的频率主要按实际使用的运行距离确定,一般情况下每运行100 km的距离就需要补充润滑脂。

       润滑脂的牌号:一般用锂基润滑脂,也可以按直线导轨机构制造商推荐的牌号采购。

       除采用润滑脂进行润滑外,还可以采用润滑油来润滑,但对于像机床等要求重负荷、高刚性、高速度的场合,一般都推荐使用润滑脂来润滑。

       上银直线导轨MGN15C使用也要正确的维护这样可以增加导轨的使用寿命,更利于各种器械的正常运作。


MGN15C为微型系列导轨,组合高度为16mm,安装孔尺寸为25*20,直线导轨滑块与导轨间的束制单元设计,使得直线导轨可以承担一定的扭矩,同时承受上下左右等各方向的负荷。
