HIWIN上银导轨

MGN12C

  • 产品类别:HIWIN上银导轨
  • 产品型号:MGN12C
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:681 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:MGN12C为微型系列导轨,组合高度为13mm,安装孔尺寸为20*15,直线导轨可承受更高的运行速度设计;当滑块运行时,其塑胶端盖不断承受钢珠循环回流向时所产生的冲击力,且运行速度越快其冲击力越大。

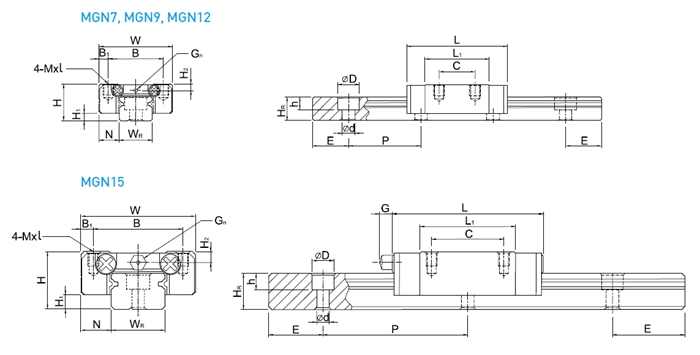

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L G Gn M×L H2
MGN12C 13 3 7.5 27 20 3.5 15 21.7 34.7 - Ø2 M3×3.5 2.5


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
MGN12C 12 8 6 4.5 3.5 25 10 M3×8 2.84 3.92 25.48 13.72 13.72 0.034 0.65

如何来提升上银直线导轨MGN12C的荷载能力

       制造业来依靠导轨产品,来实现了精度加工的最终目的,它给制造业贡献的力量,不仅仅是经济价值与回报,同时,它还提升了国内军工的综合制造力。

       上银直线导轨MGN12C的载荷能力,也许会有很多的人都会感兴趣,小小的一个配件,竟然能够支撑其中自身重量几十倍的重量,究竟它是凭着怎么样的共组破原理,支撑其中如此大的重量呢?我们根据直线导轨官方的资料显示,它是通过四列圆弧沟设计,来增大与滑轨的接触面积,使沟槽增大了受载荷的能力。达到刚性的提升与载荷提升的最终目的。

       提升上银直线导轨MGN12C的载荷能力,对于我们的工作方面是很好的,更大的提高了工作效率。

       MGN12C为微型系列导轨,组合高度为13mm,安装孔尺寸为20*15,直线导轨可承受更高的运行速度设计;当滑块运行时,其塑胶端盖不断承受钢珠循环回流向时所产生的冲击力,且运行速度越快其冲击力越大。
