THK直线轴承

THK直线轴承

  • 产品类别:THK直线轴承
  • 产品型号:THK直线轴承
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:3110 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK直线轴承系列优点:由于直线滚珠导套的各部分尺寸公差是标准的,因此具有互换性。LM光轴利用外圆磨床,可以很容易地完成研磨加工,并且可以获得高精度的配合间隙(予压)。







直线滚珠导套LM型与圆柱形LM光轴配合使用,为可以完成无限直线运动的直线运动系统。承受负荷的钢球与 LM 光轴之间为点接触 , 容许负荷较小 , 但可以在最小摩擦阻力情况下实现高精度与轻快的直线运动。

轴承套采用高碳铬轴承钢制成,经过热处理后再对其内外表面进行研磨加工。直线滚珠导套的应用范围广泛,包括办公设备及其外围设备、各种测量仪、自动记录装置和数字三维测量仪等的精密仪器;以及包括多轴钻床、冲切机和工具磨床、自动气割设备、印刷机械、选卡机和食品包装机等的产业机械的滑动部位等。

【互换性】
由于直线滚珠导套的各部分尺寸公差是标准的,因此具有互换性。LM光轴利用外圆磨床,可以很容易地完成研磨加工,并且可以获得高精度的配合间隙(予压)。

【高精度保持器】
引导3~8列钢球的保持器为整体浇铸结构,因此能够在钢球的移动方向上正确地引导钢球,并能够取得稳定的行走精度。

小型直径类产品使用整体浇铸的合成树脂保持器,可以降低运转过程中的噪音并具有出色的润滑效果。

【丰富的种类】
THK提供丰富的种类,例如标准型、予压可调型、开口型、长型和法兰型LM滚珠衬套,用户可根据用途选择适合的类型。

【LM型专用轴】
制作直线滚珠导套的LM光轴时,由于钢球直接在轴表面上滚动,因此要充分考虑轴的硬度、表面粗糙度以及尺寸精度。

THK制造直线滚珠导套专用的标准LM光轴。

【标准LM光轴】
THK生产高质量的直线滚珠导套LM型系列专用LM光轴,能在短期内交货。

【特殊加工型】
如图2所示,还可根据您的要求,提供诸如攻丝、铣削、螺纹、通孔及轴肩加工等特殊加工。



精度规格

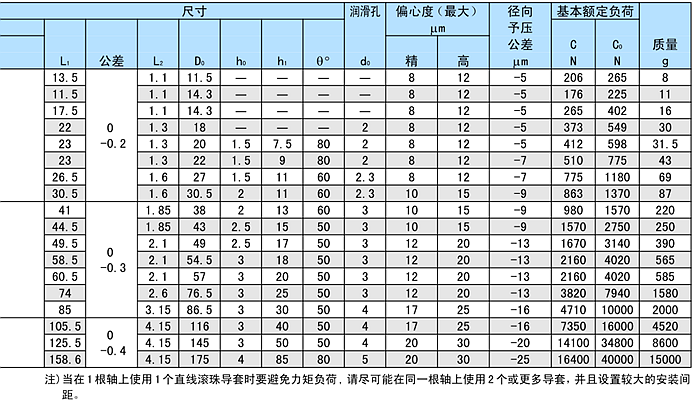

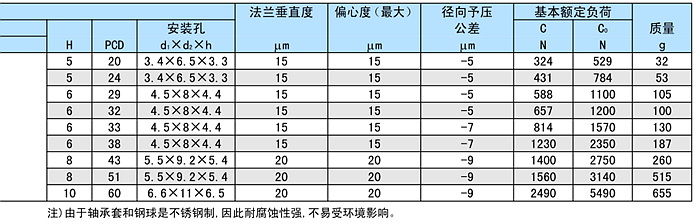

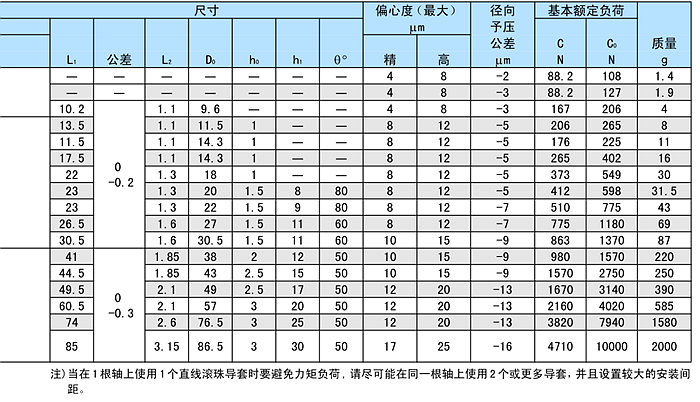

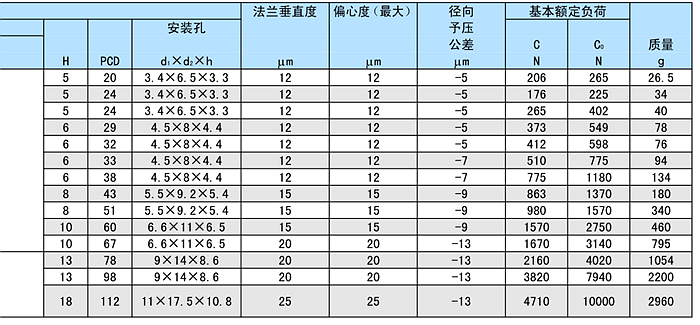

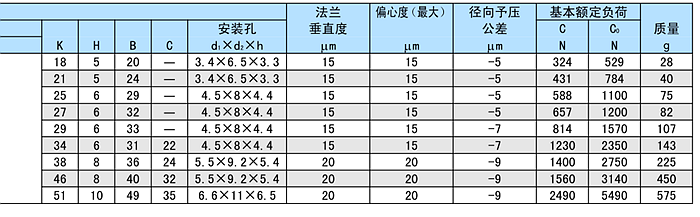

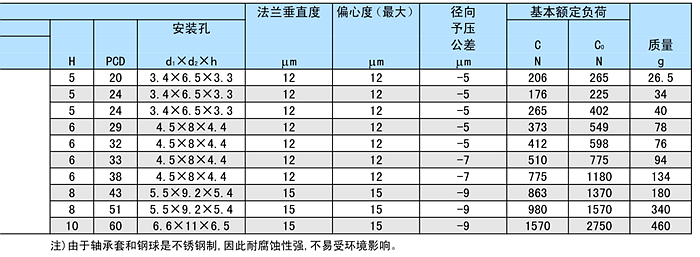

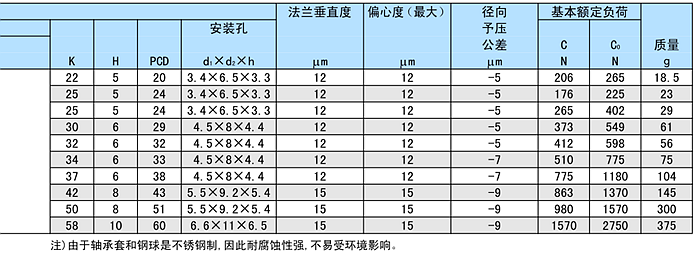

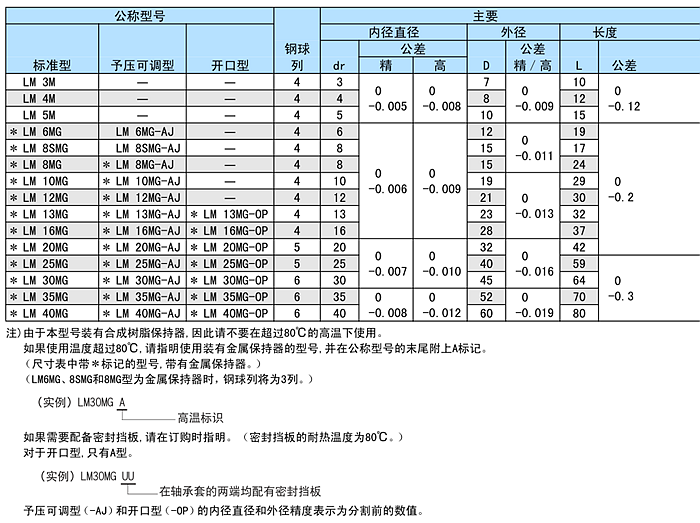

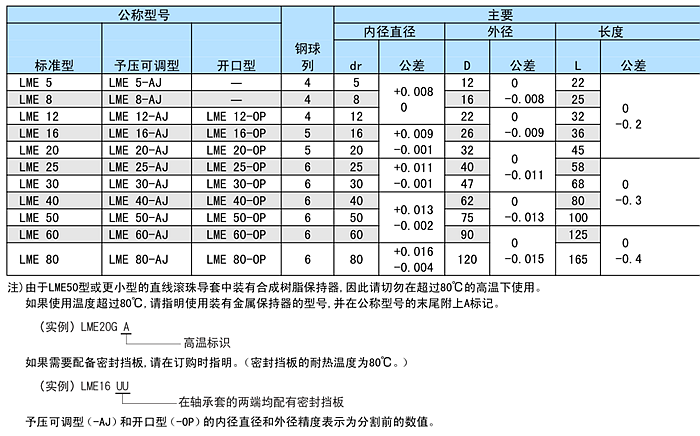

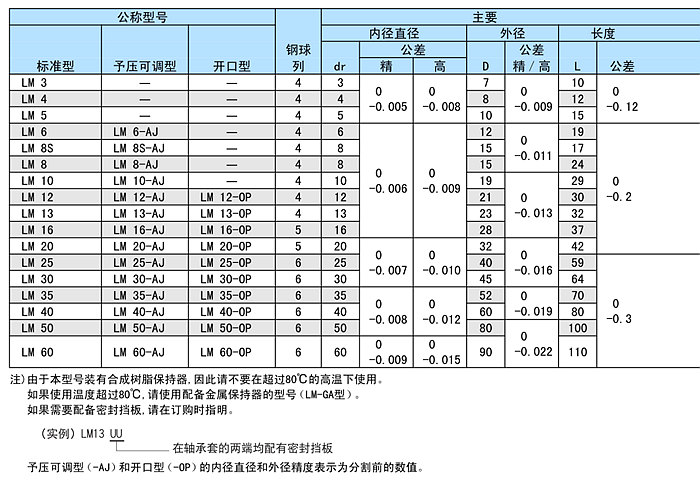

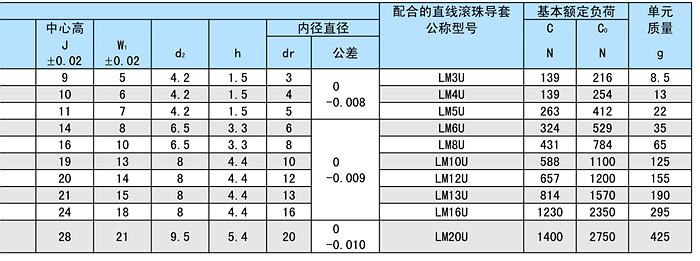

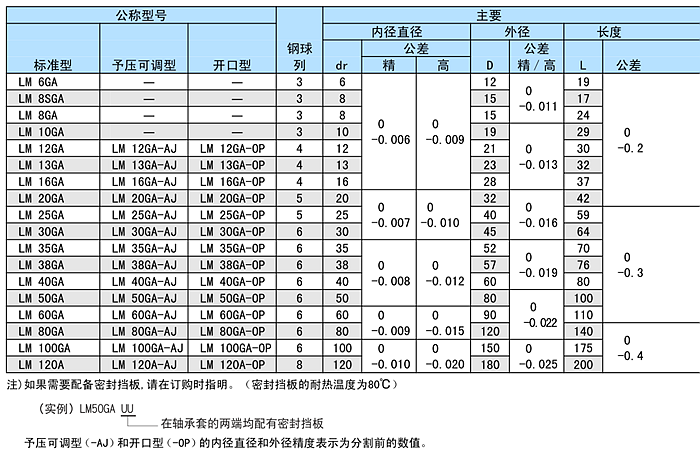

直线滚珠导套的内径直径、外径、宽度和偏心度精度请参照相应的尺寸表。LM型的内径直径和偏心度精度分为高级(无标记)和精密级(P)。(精度标记在公称型号的末尾表示。)

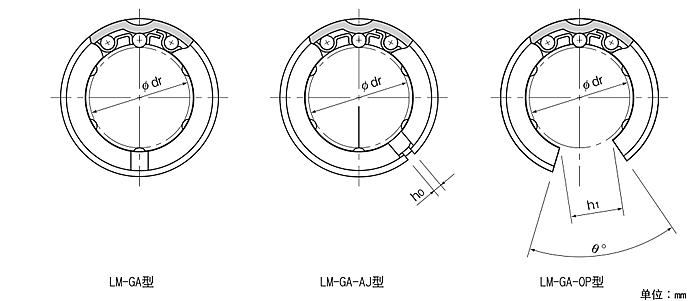

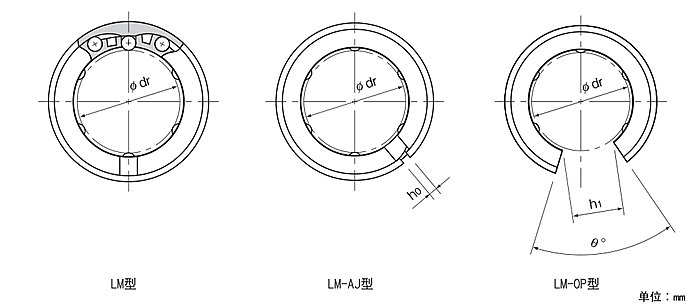

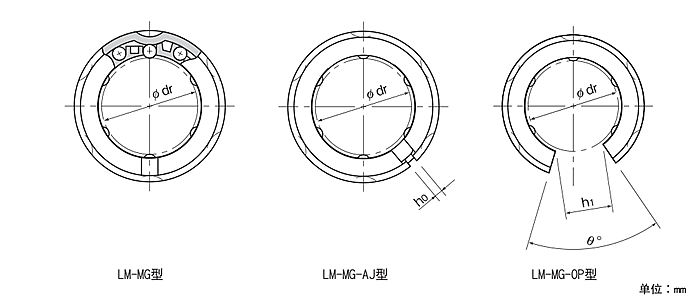

予压可调型(-AJ)和开口型(-OP)的内径直径和外径精度表示为分割前的数值。










































































































【使用】
(1) 各部分拆卸后可能导致异物的进入或者对各部分的组装精度造成不利影响,请勿自行拆卸。
(2) 直线滚珠导套落下或受敲击可能会造成破损,请加以注意。如果受到外力撞击,则即使外观看不出破损也可能造成功能的损失,请加以注意。

【润滑】
(1) 请仔细擦拭防锈油并封入润滑剂后再使用。
(2) 请避免将性状不同的润滑剂混合在一起使用。
(3) 在经常产生振动的场所、无尘室、真空、低温或高温等特殊环境下使用时 , 有可能无法使用通常的润滑剂,详细情况请向THK咨询。
(4) 要使用特殊的润滑剂时,请事先咨询THK。

【使用注意事项】
(1) 异物进入后可能引起钢球循环部件的破损或者功能的损失,所以请防止灰尘、切削屑等异物进入系统。
(2) 请避免在超过80℃的条件下使用。要超过80℃使用时,请向THK咨询。
(3) 要在冷却剂可能进入直线滚珠导套内部的环境下使用时,请事先向THK咨询。
(4) 垃圾、锯粉等异物附着时,请在清洗后重新封入润滑剂。
(5) 要在经常产生振动的场所、无尘室、真空、低温或高温等特殊环境下使用时,请向THK咨询。

【储存】
储存直线滚珠导套时,请将其装入THK指定的封套中储存以避免高温、低温和高度潮湿的环境。



LM3  LM4  LM5  LM6  LM8S  LM8  LM10  LM12  LM13  LM16  LM20  LM25  LM30  LM35  LM40  LM50  LM60

LM6GA  LM8SGA  LM8GA  LM10GA  LM12GA  LM13GA  LM16GA  LM20GA  LM25GA  LM30GA  LM35GA  LM38GA  LM40GA  LM50GA  LM60GA  LM80GA  LM100GA  LM120A

LM3M  LM4M  LM5M  LM6MG  LM8SMG  LM8MG  LM10MG  LM12MG  LM13MG  LM16MG  LM20MG  LM25MG  LM30MG  LM35MG  LM40MG

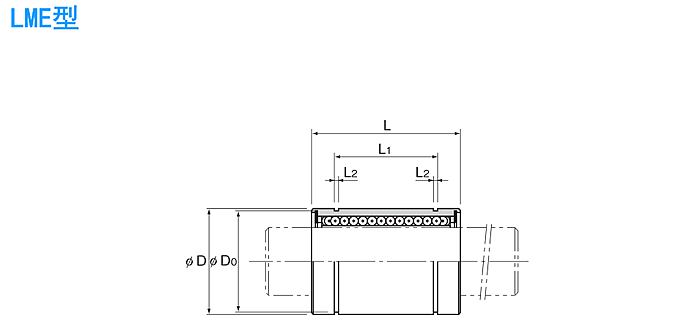

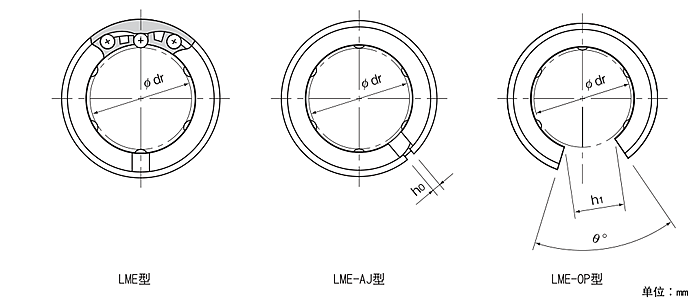

LME5  LME8  LME12  LME16  LME20  LME25  LME30  LME40  LME50  LME60  LME80GA

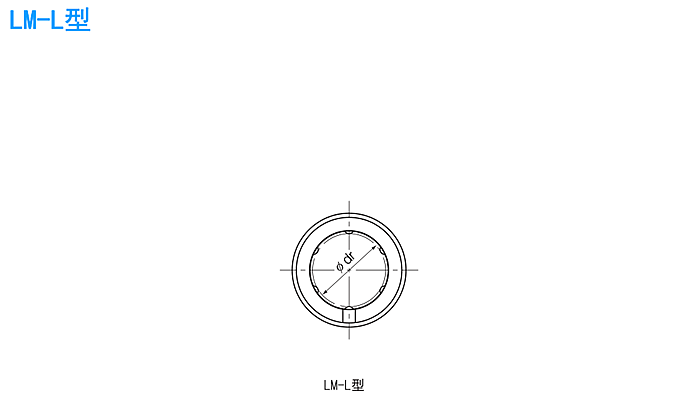

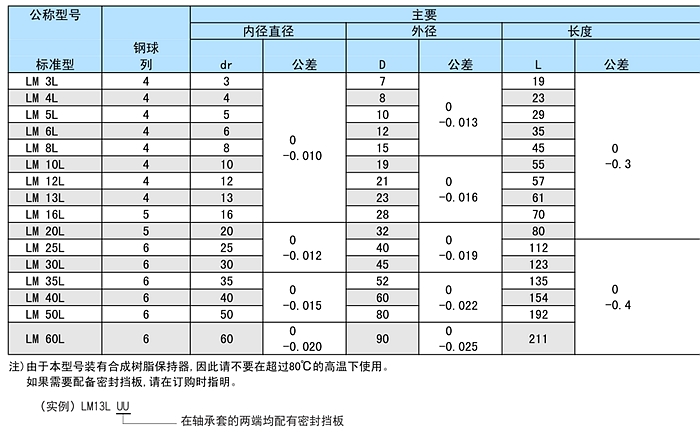

LM3L  LM4L
LM5L  LM6L  LM8L  LM10L  LM12L  LM13L  LM16L  LM20L  LM25L  LM30L  LM35L  LM40L  LM50L  LM60L

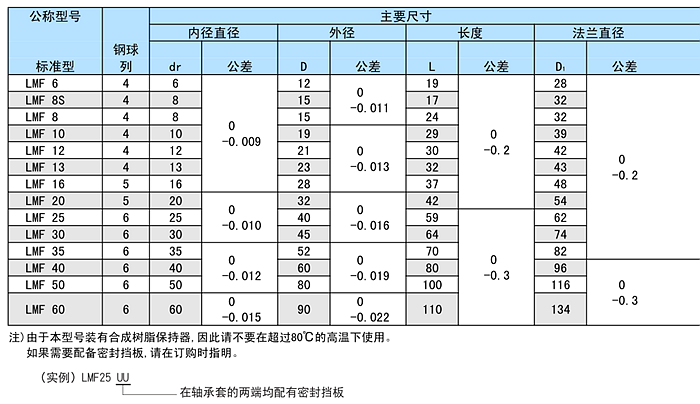

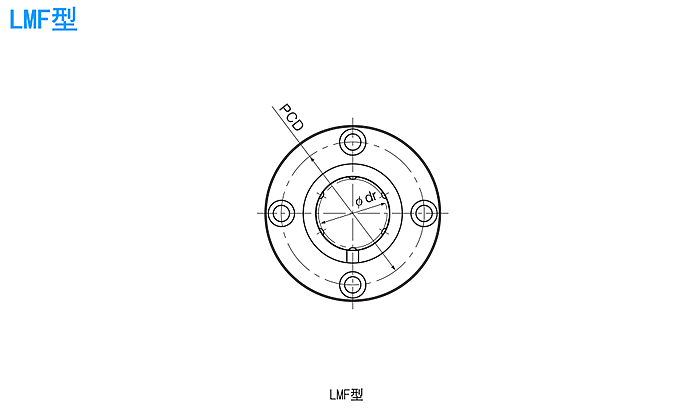

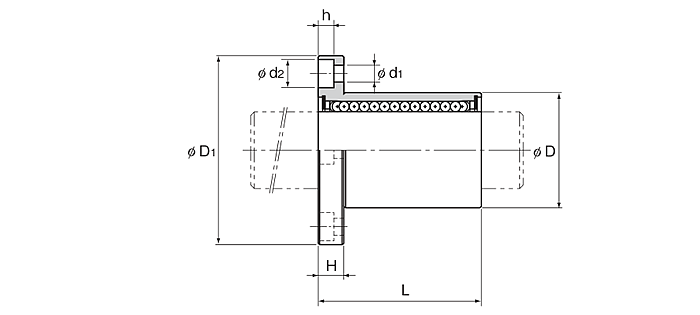

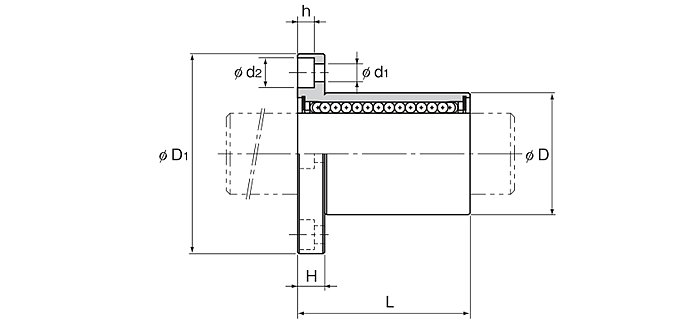

LMF6  LMF8S  LMF8  LMF10  LMF12  LMF13  LMF16  LMF20  LMF25  LMF30  LMF35  LMF40  LMF50  LMF60

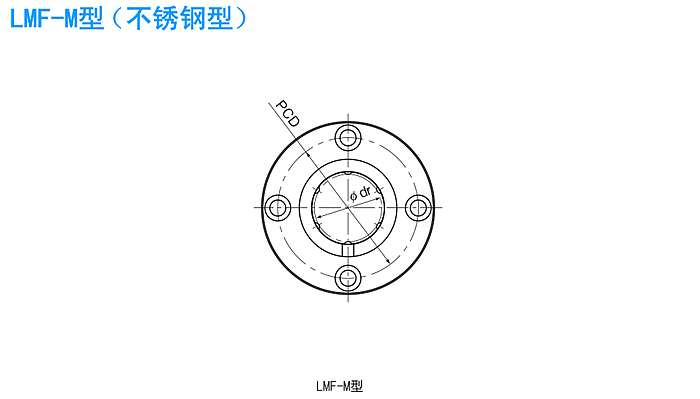

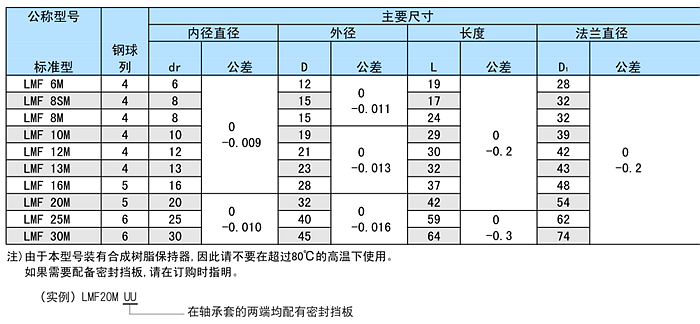

LMF6M
  LMF8SM  LMF8M  LMF10M  LMF12M  LMF13M  LMF16M  LMF20M  LMF25M  LMF30M

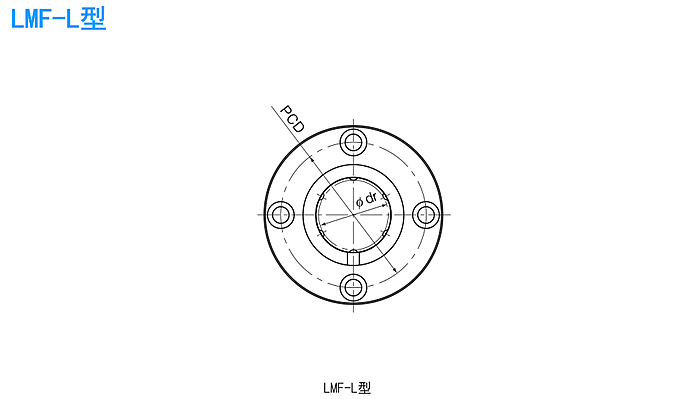

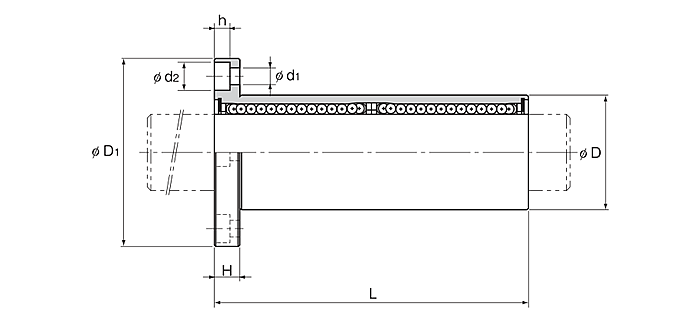

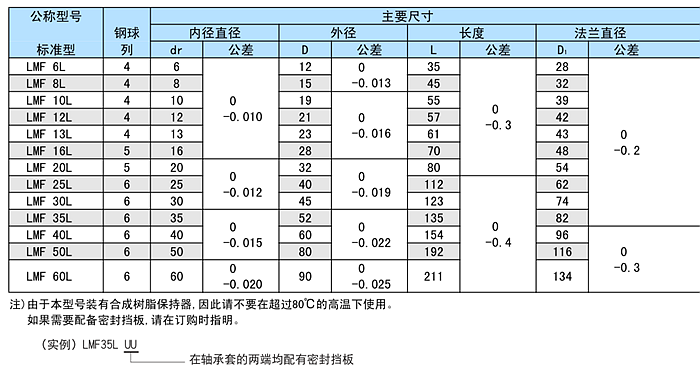

LMF6L  LMF8L  LMF10L  LMF12L  LMF13L  LMF16L  LMF20L  LMF25L  LMF30L  LMF35L  LMF40L  LMF50L  LMF60L

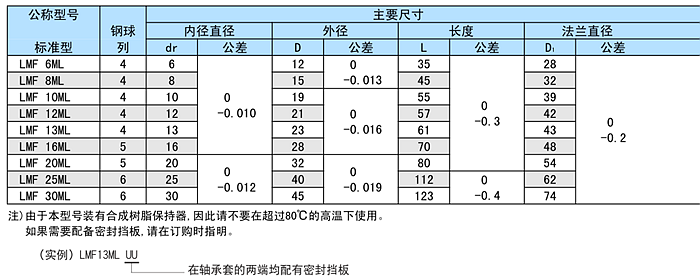

LMF6ML  LMF8ML  LMF10ML  LMF12ML  LMF13ML  LMF16ML  LMF20ML  LMF25ML  LMF30ML

LMK6  LMK8S  LMK8  LMK10  LMK12  LMK13  LMK16  LMK20  LMK25  LMK30  LMK35  LMK40  LMK50  LMK60

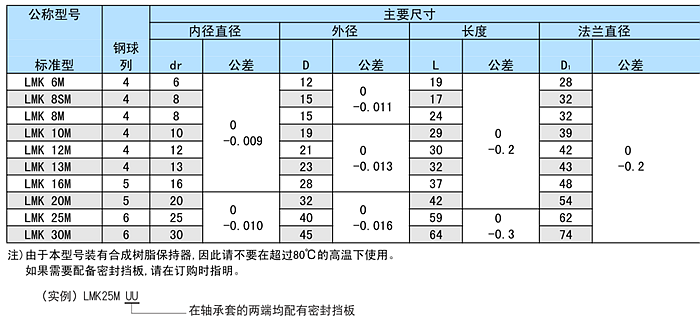

LMK6M  LMK8SM  LMK8M  LMK10M  LMK12M  LMK13M  LMK16M  LMK20M  LMK25M  LMK30M

LMK6L  LMK8L  LMK10L  LMK12L  LMK13L  LMK16L  LMK20L  LMK25L  LMK30L  LMK35L  LMK40L  LMK50L  LMK60L

LMK6ML  LMK8ML  LMK10ML  LMK12ML  LMK13ML  LMK16ML  LMK20ML  LMK25ML  LMK30ML

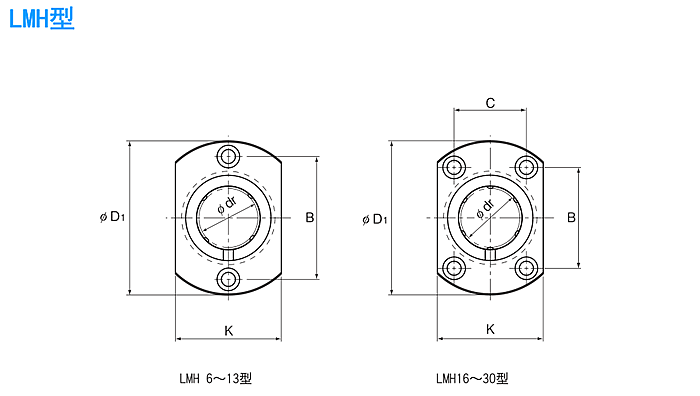

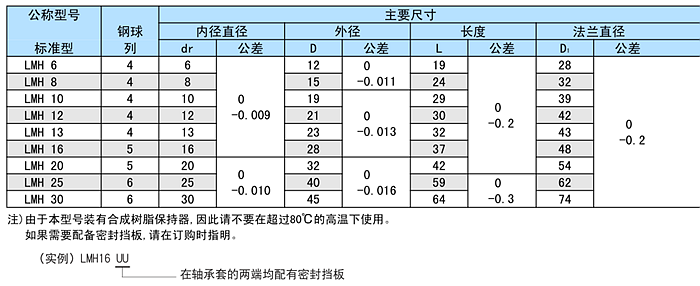

LMH6  LMH8  LMH10  LMH12  LMH13  LMH16  LMH20  LMH25  LMH30

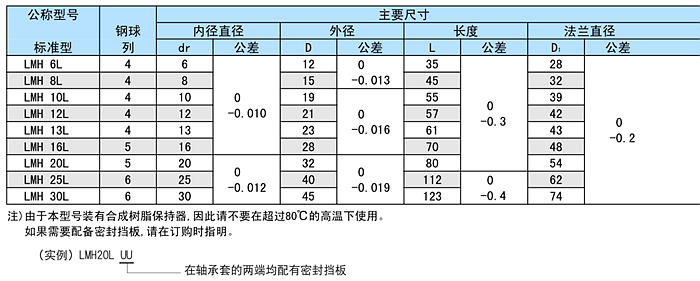

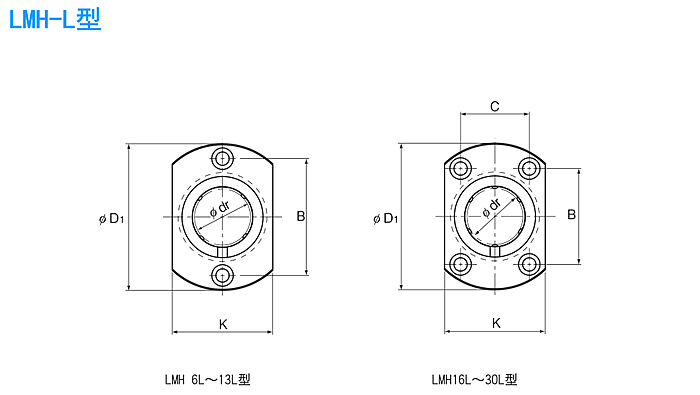

LMH6L  LMH8L  LMH10L  LMH12L  LMH13L  LMH16L  LMH20L  LMH25L  LMH30L

LMIF6  LMIF8  LMIF10  LMIF12  LMIF13  LMIF16  LMIF20  LMIF25

LMIF6L  LMIF8L
LMIF10L  LMIF12L  LMIF13L  LMIF16L  LMIF20L  LMIF25L

LMCF6L  LMCF8L  LMCF10L  LMCF12L  LMCF13L  LMCF16L  LMCF20L  LMCF25L

LMIK6  LMIK8  LMIK10  LMIK12  LMIK13  LMIK16  LMIK20  LMIK25

LMIK6L
LMIK8L  LMIK10L  LMIK12L  LMIK13L  LMIK16L  LMIK20L  LMIK25L

LMCK6L  LMCK8L  LMCK10L  LMCK12L  LMCK13L  LMCK16L  LMCK20L  LMCK25L

LMIH6  LMIH8  LMIH10  LMIH12  LMIH13  LMIH16  LMIH20  LMIH25


LMIH6L  LMIH8L  LMIH10L  LMIH12L  LMIH13L  LMIH16L  LMIH20L  LMIH25L

LMCH6L  LMCH8L  LMCH10L  LMCH12L  LMCH13L  LMCH16L  LMCH20L  LMCH25L

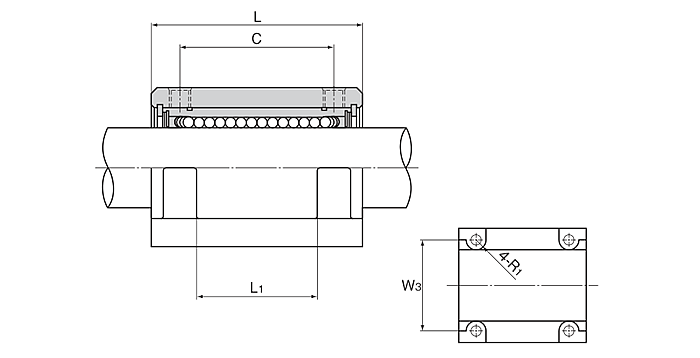

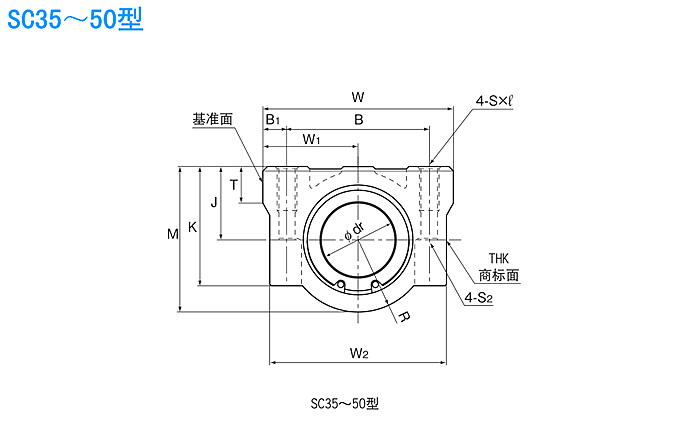

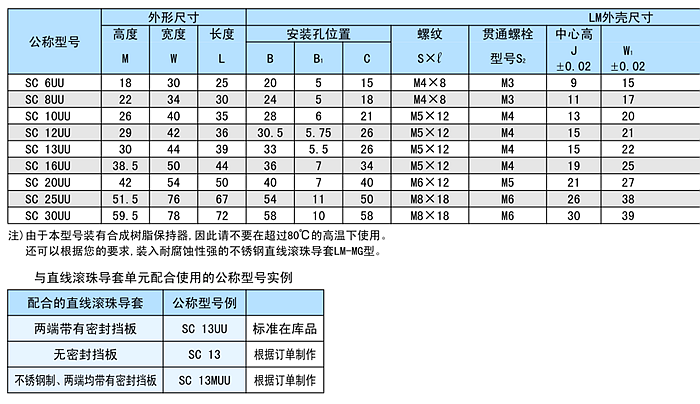

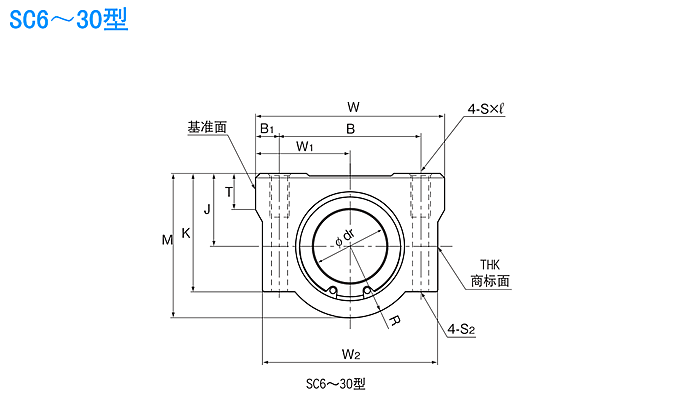

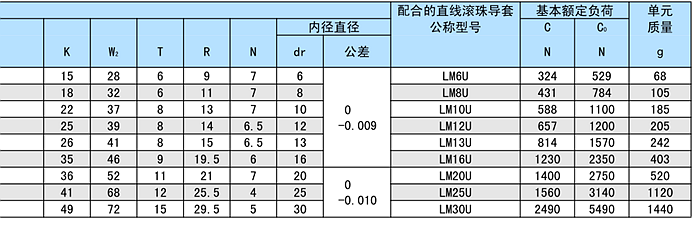

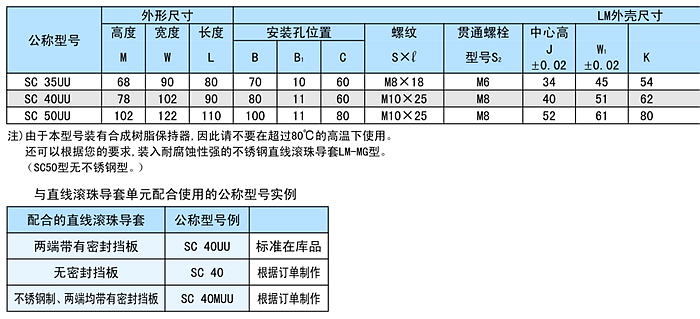

SC6UU  SC8UU  SC10UU  SC12UU  SC13UU  SC16UU  SC20UU  SC25UU  SC30UU

SC35UU  SC40UU  SC50UU

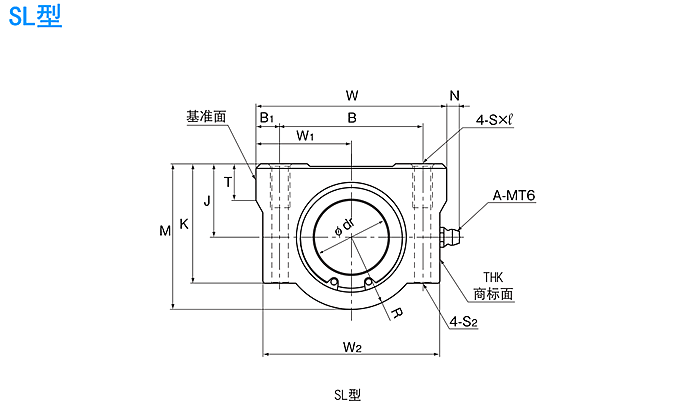

SL6UU  SL8UU  SL10UU  SL12UU  SL13UU  SL16UU  SL20UU  SL25UU  SL30UU

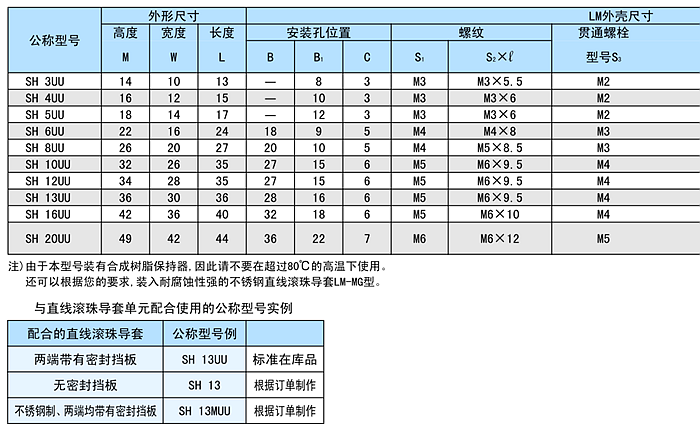

SH3UU  SH4UU  SH5UU  SH6UU  SH8UU  SH10UU  SH12UU  SH13UU  SH16UU  SH20UU


SH3LUU  SH4LUU  SH5LUU  SH6LUU  SH8LUU  SH10LUU  SH12LUU  SH13LUU  SH16LUU  SH20LUU

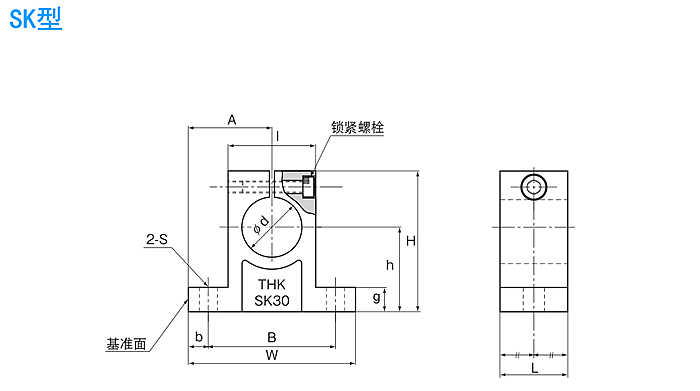

SK10  SK12  SK13  SK16  SK20  SK25  SK30  SK35  SK40
