THK滚珠丝杠BLR型 大导程螺母旋转式轧制滚珠丝杠

优势特点：THK滚珠丝杠BLR型旋转式滚珠丝杠是使螺母与支撑轴承形成一体化构造的螺母旋转式滚珠丝杠装置。支撑轴承的接触角为60°，并增加了钢球数量，为轴向具有高刚性的角接触轴承。

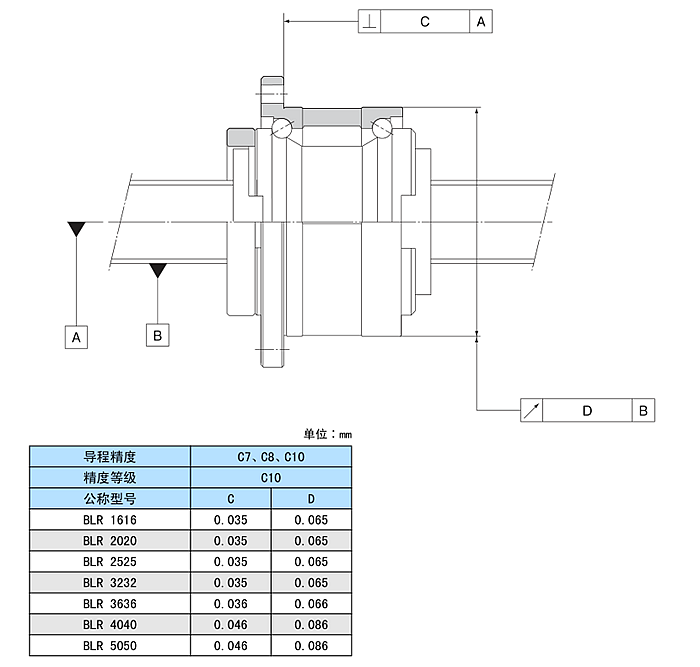

除了螺母外圆面对丝杠轴轴线的半径方向圆周振摆(D)和法兰安装面对丝杠轴轴线的垂直度(C)之外，BLR型的精度以JIS规格(JIS B 1192-1997)为基准。

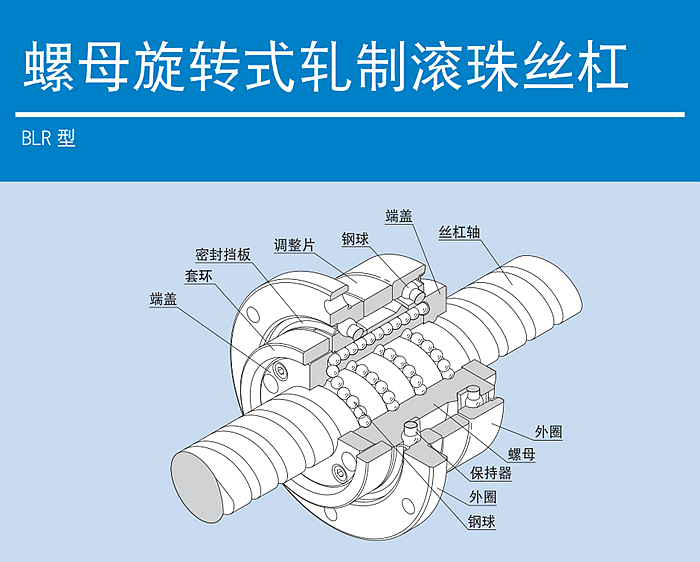

旋转式滚珠丝杠是使螺母与支撑轴承形成一体化构造的螺母旋转式滚珠丝杠装置。支撑轴承的接触角为60°，并增加了钢球数量，为轴向具有高刚性的角接触轴承。

BLR型分为两种类型∶精密滚珠丝杠和轧制滚珠丝杠。

【平滑的运动】
与利用齿条和小齿轮的直线运动装置相比，能获得平滑而流畅的运动。另外，因是螺母驱动，丝杠轴不旋转，所以无跳动现象，且噪音低，发热量减少。

【高速运转时也能保持低噪音】
因BLR型采用端盖方式，钢球被掬取入螺母内部时声音很小。并且，钢球在螺母内部进行循环，即使在高速运转情况下，噪音也非常低。

【高刚性】
与丝杠轴旋转时的支撑轴承相比，支撑轴承较大。所以，轴向刚性得以大幅度地提高。

【小型化】
因螺母与支撑轴承为一体化结构，能实现既高精度又小型的设计。

【安装简便】
只需用螺栓安装在支撑座上 ， 就可简单地获得滚珠丝杠的螺母旋转机构。（支撑座内径公差建议采用H7。）

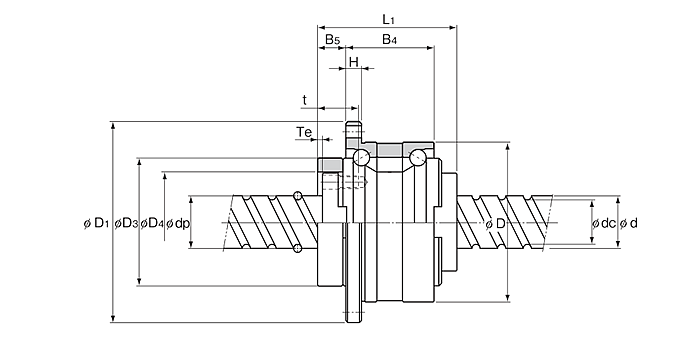

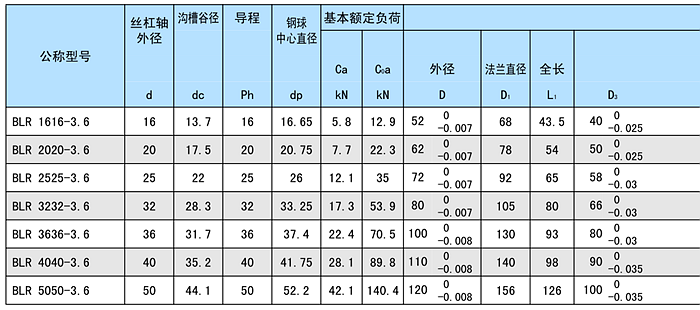

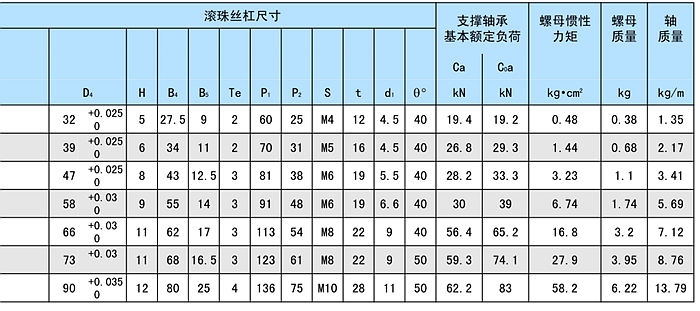

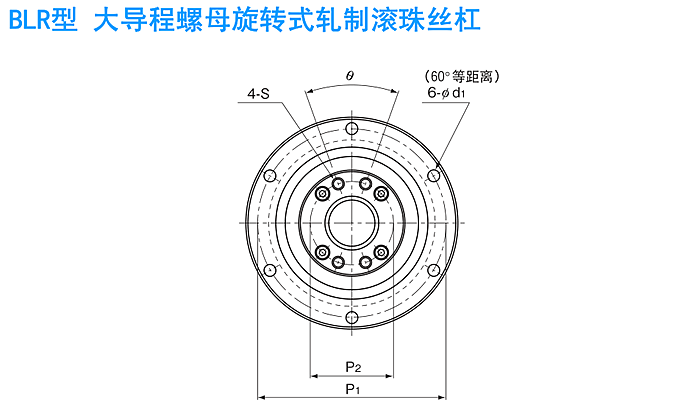

BLR1616  BLR2020  BLR2525  BLR3232  BLR3636  BLR4040  BLR5050
