HIWIN上银导轨

MGW9H

  • 产品类别:HIWIN上银导轨
  • 产品型号:MGW9H
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:534 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:MGW9H为微型系列导轨,组合高度为12mm,安装孔尺寸为23*12,直线导轨的稳定性是指在给定的运转条件下不出现自激振动的性能。抗振性是指导轨副接受受迫振动和冲击的能力。

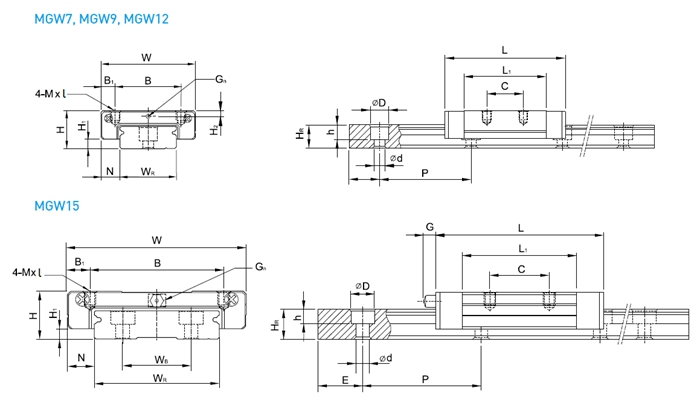

型号 组件尺寸 滑块尺寸
H H1 N W B B1 C L1 L G Gn M×L H2
MGW9H 12 2.9 6 30 23 3.5 24 38.5 50.7 - Ø1.2 M3×3 2.4


型号 滑轨尺寸 滑轨的
固定螺栓
尺寸
基本
动额
定负荷
基本
静额
定负荷
容许静力矩 重量
WR WB HR D H d P E (mm) C(KN) C0(KN) MR
N-m
MP
N-m
MY
N-m
滑块
kg
滑轨
kg/m
MGW9H 18 - 7 6 4.5 3.5 30 10 M3×8 3.43 5.89 54.54 34.00 34.00 0.057 0.91


上银直线导轨MGW9H的不同设计要求以及作用

       当运动件需要沿着承导件进行直线的运动时,承导件上导轨的主要作用是导向和支承,主要是对运动件进行支承,并确保运动件可以在外力的作用之下,沿着给定的方向来完成直线的运动。那么对上银直线导轨MGW9H有哪些要求呢?

       一、导向的精度,导向的精度主要指的是运动件沿着导轨进行移动时的直线性,或者是和它相关的基面之间位置的准确性。

       二、在温度的变化上影响比较小,保证上银直线导轨MGW9H在工作的环境下,当温度发生变化的时候,但是其还能正常的运行。

       三、良好的耐磨性能,上银直线导轨的耐磨性能主要指的就是在长时间的使用之后,还能保证其使用的精度,因为导轨在使用的过程中,肯定会出现各种磨损,所以我们应该降低磨损量。

       四、足够的刚度要求,因为运动件所受到的外力,基本都是由直线导轨来承受的,所以导轨的刚度要求是比较高的,可以选用宽度较大的导轨,降低导轨的比压。

       五、运动平稳且轻便,在工作的过程中,应该保证上银直线导轨MGW9H省力和轻便,且速度还要均匀,最好是低速的时候不会出现爬行的现象。

       六、在结构的工艺性上较好,我们在保证了上银直线导轨的所有要求前提之下,还需要确保导轨在结构上的简单,这样会更加便于加工、调整、测量和装配。

       以上就是关于上银直线导轨MGW9H的不同设计要求以及作用了,很高兴能为大家普及这方面的知识,希望能对大家有所帮助!

       MGW9H为微型系列导轨,组合高度为12mm,安装孔尺寸为23*12,直线导轨的稳定性是指在给定的运转条件下不出现自激振动的性能。抗振性是指导轨副接受受迫振动和冲击的能力。
