HIWIN上银导轨

MGW7C

  • 产品类别:HIWIN上银导轨
  • 产品型号:MGW7C
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:378 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:MGW7C为微型系列导轨,组合高度为9mm,安装孔尺寸为19*10,直线导轨具有互换性,可分别更换滑块或滑轨甚至是直线导轨组,机台即可重新获得高精密度的导引。

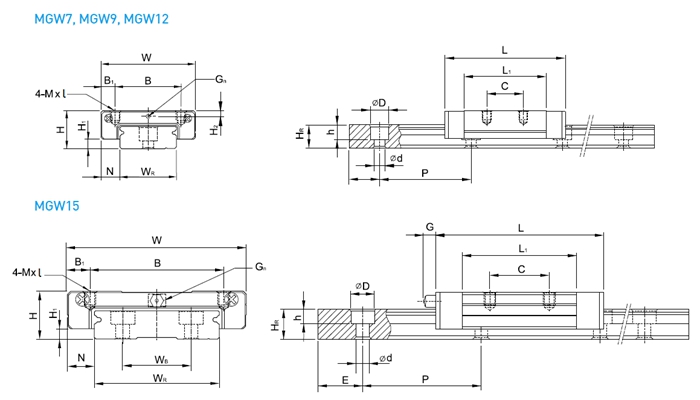

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L G Gn M×L H2
MGW7C 9 1.9 5.5 25 19 3 10 21 31.2 - Ø1.2 M3×3 1.85


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR WB HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
MGW7C 14 - 5.2 6 3.2 3.5 30 10 M3×6 1.37 2.06 15.70 7.14 7.14 0.020 0.51


上银直线导轨MGW7C特点

       1、十大特点

       2、内建式免润滑系统

       3、四方向等负载设计

       4、运行顺畅新型钢珠循环方式

       5、高钢性,四排珠45度角接触

       6、世界标准规格尺寸

       7、高精度,低摩擦系数,低成本维修

       8、高移动速度,低噪音

       9、全密封式油封

       10、可互换设计

       11、绿色环保产品

        MGW7C为微型系列导轨,组合高度为9mm,安装孔尺寸为19*10,直线导轨具有互换性,可分别更换滑块或滑轨甚至是直线导轨组,机台即可重新获得高精密度的导引。
