HIWIN上银导轨

MGW7H

  • 产品类别:HIWIN上银导轨
  • 产品型号:MGW7H
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:391 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:MGW7H为微型系列导轨,组合高度为9mm,安装孔尺寸为19*19,直线导轨额定动载荷是决定直线导轨机构额定寿命的重要参数,而在进行直线导轨机构的选型时,寿命校核是确定选型是否正确的重要条件。

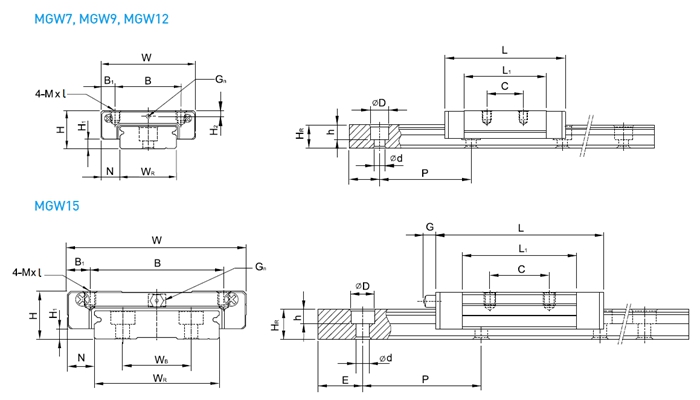

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L G Gn M×L H2
MGW7H 9 1.9 5.5 25 19 3 19 30.8 41 - Ø1.2 M3×3 1.85


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR WB HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
MGW7H 14 - 5.2 6 3.2 3.5 30 10 M3×6 1.77 3.14 23.45 15.53 15.53 0.029 0.51


怎样避免上银直线导轨MGW7H损坏的状况发生呢?

       直线导轨也就是人们常说的线性导轨,这样的机械使用部件属于精密的零件,因此上,在使用的时候,稍有不慎,就会造成零件的损坏,因此上,在生产操作的时候,一定要采取比较谨慎的生产态度,避免出现因为使用不正确而造成线性导轨的损坏的状况。接下来,我们就了解一下上银直线导轨MGW7H使用时要注意的事项。

       1、使用要求
       对于使用的环境上银直线导轨MGW7H也有着比较高的使用要求,在我们生产的环境中,不仅有看得见的灰尘,还存在一些看不见的灰尘,这些灰尘一旦落入到线性导轨中,就会出现一些不良的使用反应,比如说提高导轨的磨损度,使机械的振动力量加大,再有就是噪音声提高等,继而就会引发出其他的使用的问题。

       2、安装事项
       对于上银直线导轨MGW7H的安装,也需要认真仔细,在安装的时候,不可以出现强力进行冲压的状况,也不可以使用重物对导轨进行安装和敲击,一旦出现安装不当的状况,要采取技术上的行为进行安装。

       3、要避免出现锈蚀的状况
       要避免出现这样的使用状况,首先避免直接的使用双手取拿这样的配件,而正确的做法就是使用前把自己的双手清洗干净,去除污渍和汗液,再有就是可以再直线导轨上涂抹好一些矿物油脂,然后在进行其他方面的操作。尤其是到了潮湿的夏季,一定要做好防潮处理。

       MGW7H为微型系列导轨,组合高度为9mm,安装孔尺寸为19*19,直线导轨额定动载荷是决定直线导轨机构额定寿命的重要参数,而在进行直线导轨机构的选型时,寿命校核是确定选型是否正确的重要条件。
