优势特点：HGL55HA为重载系列导轨，组合高度为70mm，安装孔尺寸为75*95，嵌入式设计滑块钢体与框架，端盖及密封片之结合方式才嵌入式设计，不须使用螺丝固定，既省结合设计之空间。

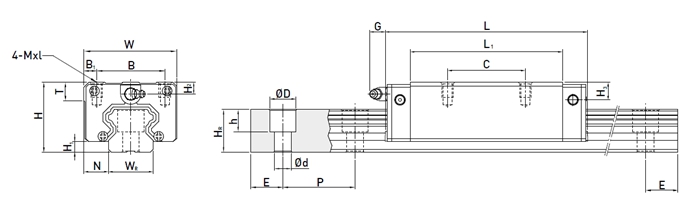

| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M×L | T | H2 | H3 | ||||||||||
| HGL55HA | 70 | 13 | 23.5 | 100 | 75 | 12.5 | 95 | 155.8 | 204.8 | 36.4 | 11 | 12.9 | M12×18 | 17.5 | 12 | 19 | |||||||||
| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| HGL55HA | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14×45 | 139.35 | 196.20 | 4.88 | 4.57 | 4.57 | 4.27 | 15.08 | ||
上银直线滑轨HGL55HA在安装之前要做的五项准备
一、上银直线滑轨HGL55HA机台水平的校正。要求：用两个等高量块和一大理石量尺放在安装基面上，放上精密的水平仪调试底座水平，要求是底座中凸(2~3格)。
二、上银直线滑轨HGL55HA安装基面粗糙度，平面度，直线度以及外观的检查。要求：当水平调试好以后，必须用激光干涉仪测量出主直线导轨安装基面(我们通常以靠右侧立柱的一条直线导轨面为主导轨)的平面度允许每10m中凸0.05mm，全行程直线度允许中凸0.03mm。粗糙度要求1.6，外观无铸造缺陷。
三、上银直线滑轨HGL55HA安装基面与导轨侧基准安装面的倒角处理。要求：倒角半径小于或等于3.5mm，若发现倒角过大或凸出，应及时采用油石和锉刀处理，否则会造成导轨精度的安装不良或者会干涉滑块。
四、上银直线滑轨安装基面锁紧螺纹孔的加工。要求：确认安装螺孔的位置是否正确，各相连螺孔的中心距120mm大于0.1mm或小于0.1mm；为保证高精度的螺孔加工，要求选用数控设备定位加工。
四、上银直线滑轨安装基面锁紧螺纹孔的加工。要求：确认安装螺孔的位置是否正确，各相连螺孔的中心距120mm大于0.1mm或小于0.1mm；为保证高精度的螺孔加工，要求选用数控设备定位加工。
五、开箱后直线导轨的检查。要求：检查直线导轨是否有合格证，有否碰伤或锈蚀，将防锈油清洗干净，清除装配表面的毛刺、撞击突起物及污物等。
