HIWIN上银导轨

高质量台湾上银hiwin滑轨滑块HGW45CC

  • 产品类别:HIWIN上银导轨
  • 产品型号:HGW45CC
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:686 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:上银HGW45CC导轨分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、导轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求,互换性型之组合精度目前已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项很好的选择。


上银HGW45CC导轨特点:
【所有方向皆具有高刚性】
运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷;在必要时更可施加预压以提高刚性。

【具自动调心能力】
来自圆弧沟槽的DF(45°-45°)组合,在安装的时候,藉由钢珠的弹性变形及接触点的转移,即使安装面多少有些偏差,也能被HG滑块内部吸收,产生自动调心能力之效果而而得到高精度稳定的平滑运动。

【行走顺畅度佳,低噪音】
简单圆滑的钢珠回流路径设计,并采用耐冲击的强化合成树脂之钢珠循环配件,运转顺畅度佳,噪音度低。

【高便利性】
导轨组装配组装容易,使用者可以轻易上手,且防尘采可互换式设计,上、下防尘可相互共享,以达到高效节能环保之目的。

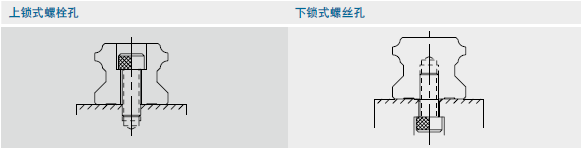

HG导轨型式:

除了一般上锁式螺栓孔导轨外,HIWIN亦提供下锁式螺丝孔导轨,方便客户安装使用。

精度等级:

HG系列直线导轨的精度,分为普通C、高H、精密P、超精密SP、超高精密级UP共五级,客户可依设备精度需求选用精度。

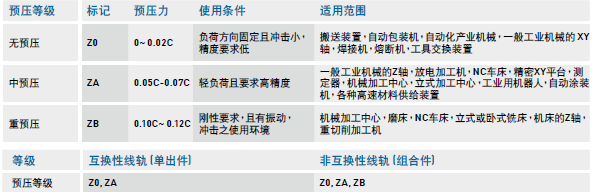

预压等级:

HG系列直线导轨提供三种标准预压,可依据用途选择适当预压力。

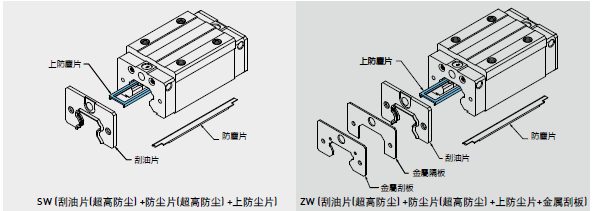

滑块防尘配备:



高防尘配备代码



滑块总长度:

型号尺寸表:
