上银MG系列微小型滑块MGW9H东莞现货

  • 产品类别:HIWIN上银导轨
  • 产品型号:MGW9H
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:486 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:上银MGW9H:加宽导轨之设计大幅提升力矩负荷能力,可单轴使用, 哥德型四点接触设计,可承受各种方向之负荷并具有高刚性之特点,滑块装有微小型保持钢丝,取下滑块钢珠也不会脱落。导轨、滑块及所有金属配件均采用不锈钢材质,具抗腐蚀之特性。



产品规格说明:

非互换性型及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、导轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之精度需求,不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求,互换性型之组合精度目前已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项很好的选择。

产品型号主要标明系列、尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。



滑块型式:

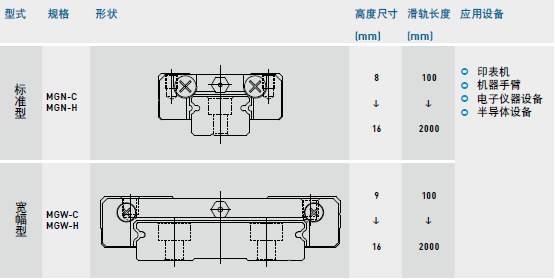

HIWIN提供标准型C及加长型H两种MGW滑块,方便客户选型使用。

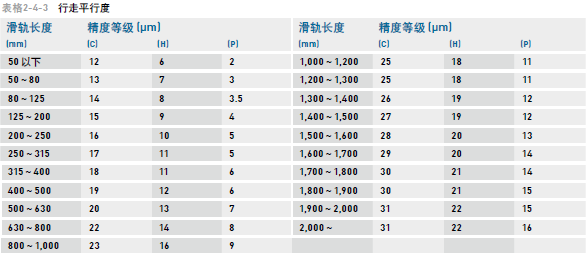

精度等级:

MGN及MGW系列小型导轨的精度,分为普通C级、高H级、精密P级共三级,客户可依设备精度需求选用适合精度。



预压力:

MGN/MGW系列提供普通间隙、无预压、轻预压三种预压力。



滑块防尘配备;

标准防尘配备滑块两端装有刮油片,以阻隔粉尘或杂质进入滑块内部,而影响直线导轨寿命及精度。防尘片是装在滑块底部,以防止粉尘或杂质从滑块底部间隙进入滑块内部,客户若欲选用防尘片,可于型号后面加 +U 代码。规格 7 滑块至底部承靠面间隙 (H1) 很小,并不提供加装防尘片,然规格9、12与15有提供防尘片选用。客户在选用防尘片时,需注意滑块间隙 (H1) 变小,当有侧边承靠面使用时,侧边承靠面之高度,不可大于间隙值(H1),以避免滑块在运行时干涉到侧边承靠面。

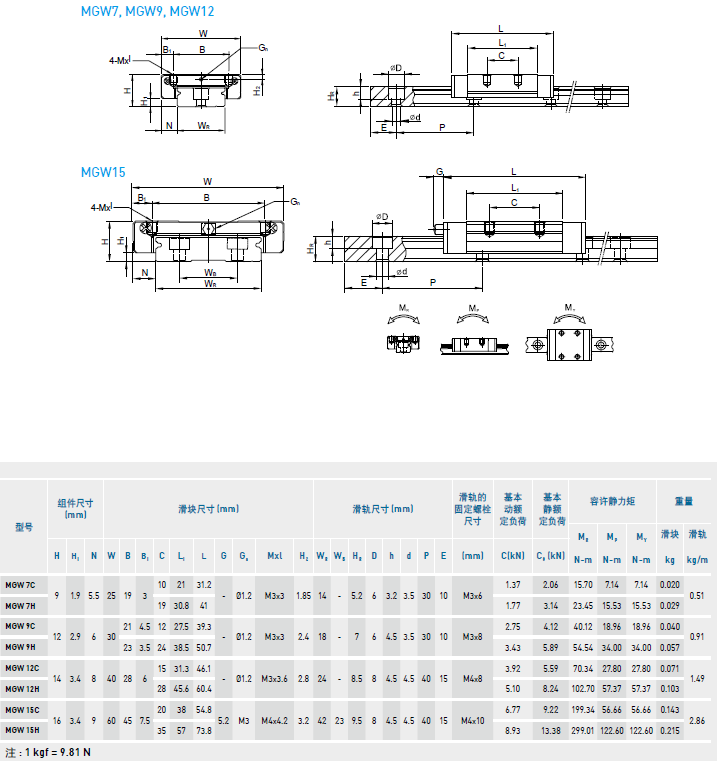

型号尺寸表:
