HIWIN上银导轨

台湾上银滑块HGW15CA

  • 产品类别:HIWIN上银导轨
  • 产品型号:HGW15CA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:423 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:HGW15CA为重载系列导轨,组合高度为24mm,安装孔尺寸为38*30,具有互换性,客户可依需要订购导轨或滑块,亦可分开储存导轨及滑块,以减少储存空间。

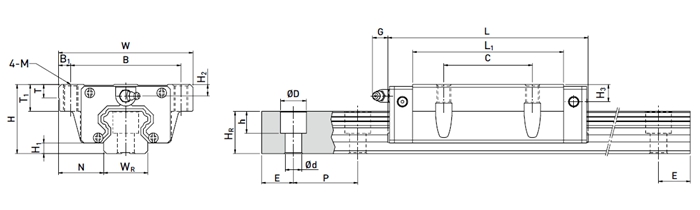

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M T T1 H2 H3
HGW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 4.85 5.3 M5 6 8.9 3.95 3.7


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
HGW15CA 15 15 7.5 5.3 4.5 60 20 M4×16 11.38 16.97 0.12 0.10 0.10 0.17 1.45


上银直线导轨滑块的移动元件和固定元件之间不用中间介质

       上银直线导轨具备精细工件台的导向技能,直线导轨的首要效果是支承和引导运动部件沿着肯定的轨道运动,这是工件台完成直线轨道运动的根底。 因是具有良好平衡性的4条排列,能施加足够的预压,简单地就能使刚性增大。另外,对装配螺拴及LM滑块等的强度也进行了强化设计,重负荷切削的机床中有着为数众多的实际使用效果。

       自动调整能力:由圆弧沟槽的正面组合(DF组合)所产生的自动调整能力之效果,即使给予预压也能吸收装置误差,从而能得到高精度平滑稳定的直线运动。
