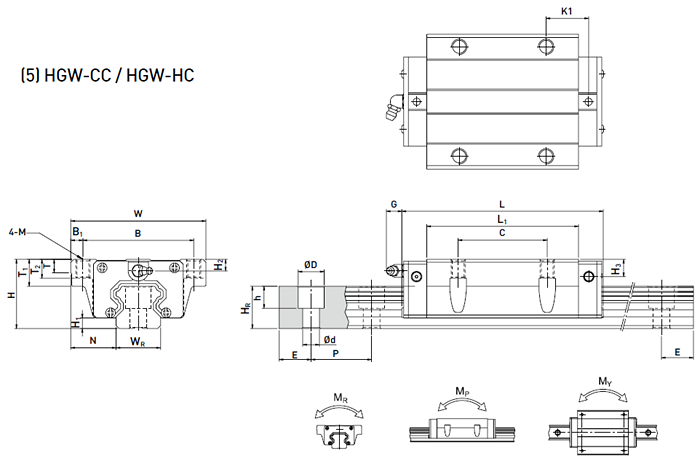

| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| HGW20HC | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5×16 | 21.18 | 35.90 | 0.35 | 0.35 | 0.35 | 0.52 | 2.21 | ||
上银直线导轨HGW20HC维修方法
如垂直安装直线志轨时请特别留意滑块的滑落，如滑块不慎滑落，请立即找上银授权的公司进行协助。
产品请务必使用在清洁的环境中，并在产品外头加装保护罩，以防止灰尘和金属粉尘的进入，进而影响产品精度与使用寿命。
