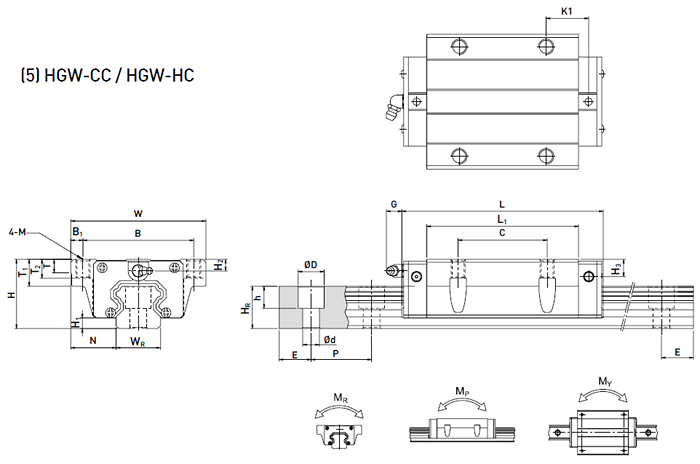

| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| HGW30CC | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8×25 | 38.74 | 52.19 | 0.66 | 0.53 | 0.53 | 1.09 | 4.47 | ||
上银导轨滑块HGW30CC特点：
【所有方向皆具有高刚性】
运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。
【行走顺畅度佳，低噪音】
简单圆滑的钢珠回流路径设计，并采用耐冲击的强化合成树脂之钢珠循环配件，运转顺畅度佳，噪音度低。
【高刚性型】
因钢球的配置是采用具有良好平衡性的4列排列，所以能施加充分的预压，并且容易地提升4个方向的刚性。
【具有互换性】
由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水平内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。
