HIWIN上银导轨

HGW65CA

  • 产品类别:HIWIN上银导轨
  • 产品型号:HGW65CA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:310 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:HGW65CA为重载系列导轨,组合高度为90mm,安装孔尺寸为142*110,直线导轨运动的作用是用来支撑和引导运动部件,按给定的方向做往复直线运动。依按摩擦性质而定,直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

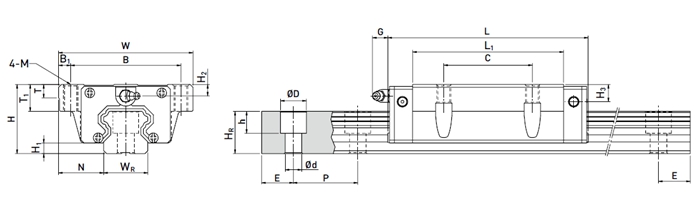

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M T T1 H2 H3
HGW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 14 12.9 M16 25 37.5 15 15


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
HGW65CA 63 53 26 22 18 150 35 M16×50 163.63 215.33 6.65 4.27 4.27 9.17 21.18

上银导轨滑块HGW65CA该如何保养与使用?

       上银导轨滑块HGW65CA在使用、组装时都有需要注意的地方,保养也一样,今天我们来谈谈如何保保养上银直线导轨。

        如导轨放置状态不良,就会造成导轨变形。保管时,要将它放置在适当的平面上,保持水平摆放。也可在清洁的地方,在清洁的地方垫放枕木,将导轨水平摆放保管。垂直悬吊保管。不要倾斜或支撑在墙上。

        保养上银导轨滑块HGW65CA很重要的一步是保留公司原始包装,原包装比较大小宽窄比较合适,而且不至于在拆卸换新包装的过程中对直线导轨造成损害。请不要轻易打开包装或撕破内包装,否则将会成为进入灰尘或生锈的原因,导致产品功能的下降,直接影响到使用。
        上银导轨滑块HGW65CA安装保养与使用注意事项:

        由于上银的直线导轨是非常精密的产品,请严格注意以下事项:

        1、上银直线导轨在出厂前都会完成防锈处理,故使用前请先把防锈油清洗干净,并请马上加注润滑油,如未加注润滑油而导致产品生锈,我们将无法做到无偿保修。
※如购买产品后未能在1个月内使用者,请定期做防锈处理,随着地区温度的差异,其防锈处理时间亦需有所调整。

        2、上银直线导轨有自润滑块(视规格型号),大幅度节省润滑油成本与减少保养消滑的次数,请定期检查运行状况,如导轨表面无油膜覆盖请立即加注润滑油,如导轨表面被灰尘和金属粉尘污染了,请先用煤油清洗后再加注润滑油。

        HGW65CA为重载系列导轨,组合高度为90mm,安装孔尺寸为142*110,直线导轨运动的作用是用来支撑和引导运动部件,按给定的方向做往复直线运动。依按摩擦性质而定,直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
