产品中心

HIWIN上银导轨

PGHW45CA

  • 产品类别:HIWIN上银导轨
  • 产品型号:PGHW45CA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:308 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:PGHW45CA为定位系列导轨,组合高度为60mm,安装孔尺寸为100*80,直线导轨的精度坚持性是指导轨工作过程中保持原有几何精度的能力。直线导轨的精度坚持性主要取决于导轨的耐磨性极其尺寸稳定性。

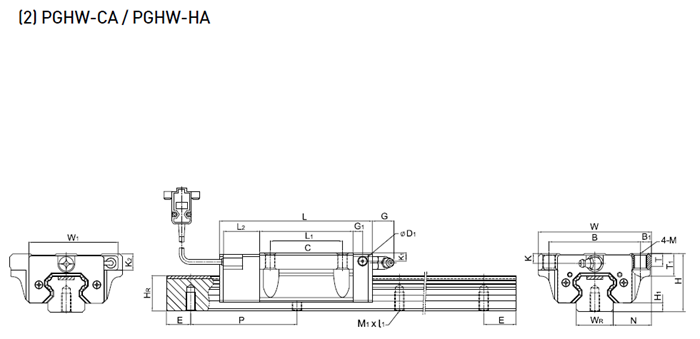

型号 组件尺寸 滑块尺寸
H H1 N W W1 B B1 C L L1 L2 G G1 D1 M K K1 K2 T T1
PGHW45CA 60 9.5 37.5 120 91 100 10 80 148 97 24.5 12.9 10 8.5 M12 8.5 20 20 15.1 22


型号 滑轨尺寸
基本
动额
定负荷
基本
静额
定负荷
重量
WR HR M1×L1 P E C(KN) C0(KN) 滑块
Kg
滑轨
kg/m
PGHW45CA 45 38 M12×24 105 22.5 77.57 155.93 2.79 10.41


如何衡量上银直线导轨PGHW45CA的质量

       上银直线导轨PGHW45CA式机械加工过程中很重要的一个部件,因此,在质量上需要检测过关,否则就会影响到元件加工效果。下面,我们可以从直线导轨的内部结构来进行剖析,从而看看如何衡量直线导轨的质量。

       一般来说,直线导轨是由导轨、护套、 集电器、吊挂器、连接器等零部件组成的,可以根据不同的元件要求来进行配置膨胀段。首先我们要看导轨碳刷使用寿命,一般这个组件是属于易耗品,在行驶距离就会影响到设备的维护周期。

       其次,我们可以看滑触线外壳的质量,这个时候需要注意温度、环境的情况,如果长度超过100米以后就需要考虑到直线导轨膨胀问题。护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成,对导轨有良好的绝缘保护作用,保证人身安全。

       固定器是直接将上银直线导轨PGHW45CA限位在智佳初的位置上,这样就能引导其他固定的两侧延伸,从而对于导轨两端起到绝缘的防护作用。

       对于如何衡量上银直线导轨PGHW45CA的质量来说,这些也会是靠生活实用中的经验来衡量的,只要大家细心一些这些问题也就不成了问题。

      PGHW45CA为定位系列导轨,组合高度为60mm,安装孔尺寸为100*80,直线导轨的精度坚持性是指导轨工作过程中保持原有几何精度的能力。直线导轨的精度坚持性主要取决于导轨的耐磨性极其尺寸稳定性。
