优势特点:CPC直线导轨AR25FS属于低组装系列直线导轨,组合高度为33mm,滑块安装孔为60mm。嵌入式设计,滑块钢体与框架,端盖及密封片之结合方式才嵌入式设计,不须使用螺丝固定,既省结合设计之空间。

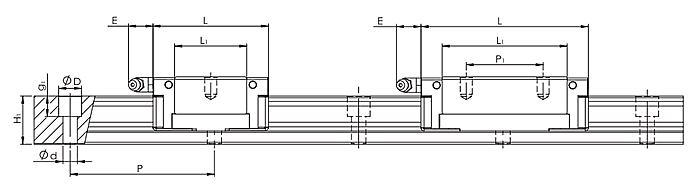

型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
AR25FS | 33 | 25 | 23 | 23 | 60 | 11×7×9 | 73 | 57.2 | 37 | 26.6 | - | 60 | 12 |

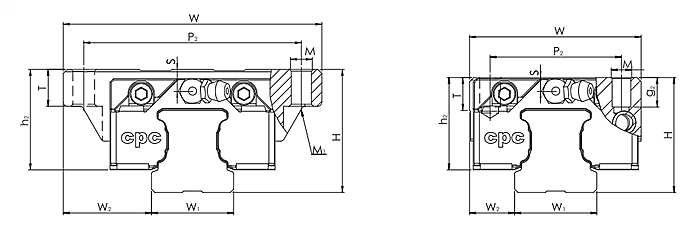

型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
AR25FS | M8×10 | M6 | 5 | 10 | 12.3 | 21.2 | 220 | 110 | 110 | 325 | 3020 |
要想分辨直线导轨的好坏,再以前的话大家众所周知的一个方法是推动滑块,试一下是否能正常滑动,只要滑动很顺没有间隔,这样便是好的;后来一些商家钻了空子,找到了突破口,把直线导轨和滑块之间放了一些间隙达到看似可以正常滑动的效果。
