台湾精密级CPC线性滑轨LRR35FXL

  • 产品类别:CPC导轨
  • 产品型号:LRR35FXL
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:71 次
  • 在线客服:QQ交谈
  • 电话咨询:13537238390

产品介绍/参数

优势特点:CPC线性滑轨LRR35FXL系统的固定元件(导轨)的基本功能如同轴承环,安装钢球的支架,形状为“v”字形。支架包裹着导轨的顶部和两侧面。为了支撑机床的工作部件,一套直线导轨至少有四个支架。用于支撑大型的工作部件,支架的数量可以多于四个。

滚子型CPC直线导轨ARR/HRR/LRR系列



◆超低组合高度机型

相较于业界标准,组合高更低的低重心型号。可提供高度空间更为紧凑,或需要降低外力矩与更小惯性力的机构使用场合。ARR、HRR、LRR 滑座,皆共享相同的轨道,具有相同的额定负荷与额定寿命。



◆MXL超长滑座机型

相较于业界ML加长型滑座,长度更加长的超长型滑座型号。可呈现更大的额定负载与刚性,减震能力佳。适用于需要超高刚性与运行精度的工作母机。



配件设计:



◆静音滚子保持链

保持链可有效降低滑座运行时的高频音噪,并提高运行的顺畅度。相邻钢滚子之间的保持链间隔块,可不断对滚子进行油膜补充,保持更好的润滑情况。



◆高刚性不锈钢加强片

L型设计,分别以端面与底面螺丝固锁于滑座钢体上;可防止塑料配件因高速运行或重负荷运作时,造成滑座损坏。



◆全包覆密封片

全机型滑座,均配有接触式的「端面密封片」、「底面密封片」、「内侧密封片」 。可有效防护

异物粉尘入侵滑座,并降低滑座内的润滑油脂溢出。



◆恶劣环境的防尘对策

针对细微粉尘的使用环境,可展现高防尘能力。



◆金属塑料孔盖

不锈钢材质上盖,在恶劣环境下,可展现优异的耐磨能力。



◆型号说明



客制化需求符号说明

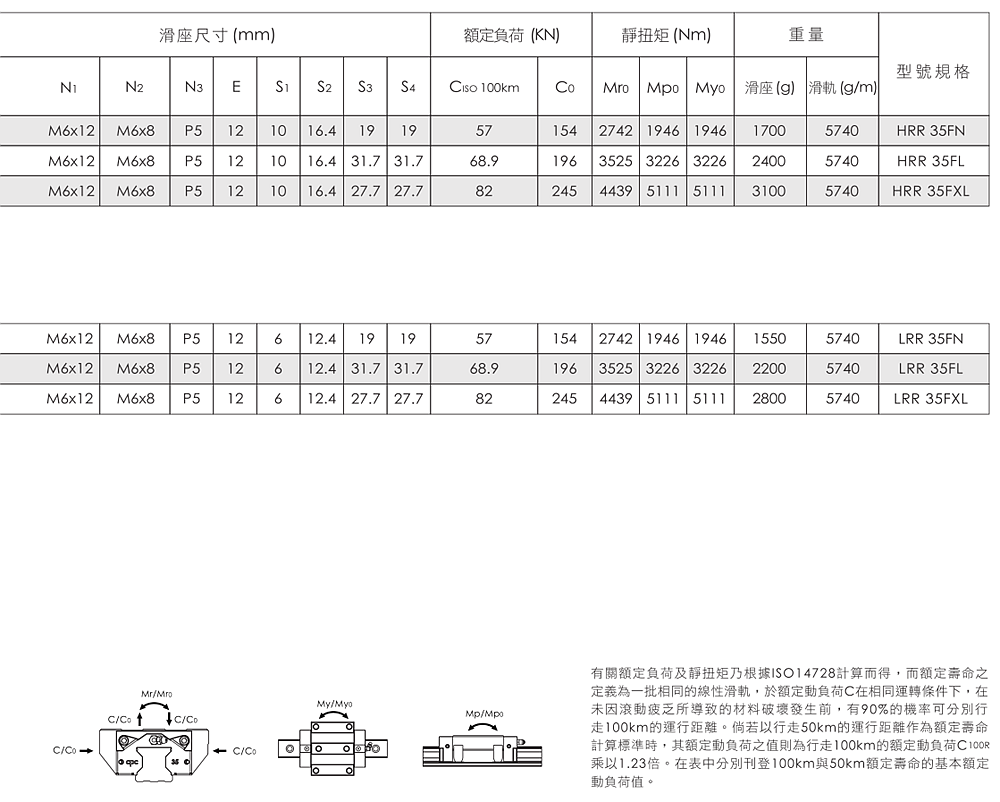

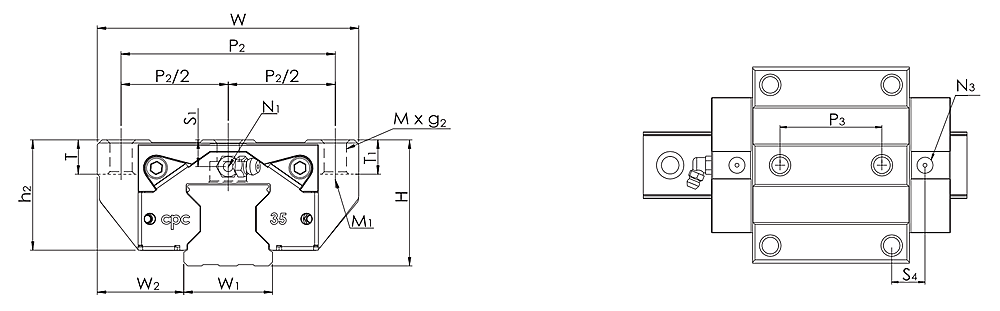

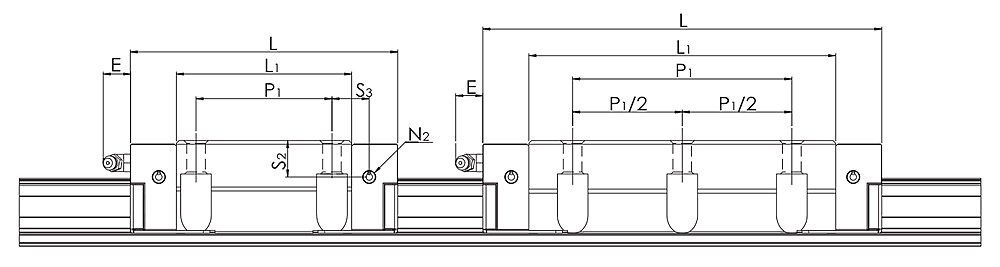

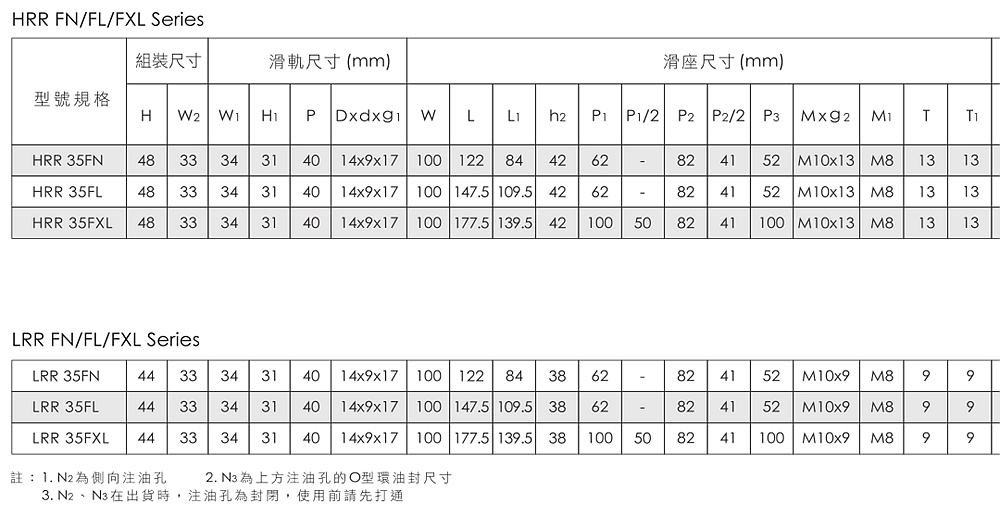

尺寸表



CPC线性滑轨LRR35FXL系统的固定元件(导轨)的基本功能如同轴承环,安装钢球的支架,形状为“v”字形。支架包裹着导轨的顶部和两侧面。为了支撑机床的工作部件,一套直线导轨至少有四个支架。用于支撑大型的工作部件,支架的数量可以多于四个。
