CPC导轨

线切割机CPC轻量型导轨滑块ER25MN

  • 产品类别:CPC导轨
  • 产品型号:ER25MN
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:308 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:为了保证机床的精度,床身或立柱少量的刮研是必不可少的,一般情况下,安装比较简单。CPC轻量型导轨滑块ER25MN的移动元件和固定元件之间不用中间介质,而用滚动钢球。因为滚动钢球适应于高速运动、摩擦系数小、灵敏度高,满足运动部件的工作要求,如机床的刀架,拖板等。

CPC轻量化滚珠直线导轨系列采用高负荷、高刚性O型排列四列式滚珠循环设计,滚珠轨道面与滚珠接触角为45度,可达到四方向等负荷之效果。AR/HR/ER轻量化直线导轨,滑座的四列循环通道,有两列位于塑料配件中,可降低10~20%滑座重量。



具刮刷功能之不锈钢加强片,L型的设计能用螺丝在滑座的上方及下方固锁,强化端盖刚性及包覆性。使产品能够高速运动。AR/HR/ER轻量化直线导轨主要提供VC、V0等预压等级,提高与客户加工件公差的容许度,增加使用便利性,更能节省客户加工成本。



◆耐高速

◆轻量化钢体回流孔设计

◆四方向等负荷设计

◆加工件配合公差容许度高

◆与ARC/HRC/ERC共享滑轨

◆可提供上锁式及下锁式滑轨

◆可提供钢材表面特殊处理

◆极佳动力表现:Vmax>5m/s,amax>300m/s2

◆端面双密封唇防尘设计,可提供接触式泛用型及非接触式低阻力型两种型式



◆精度



◆预压间隙

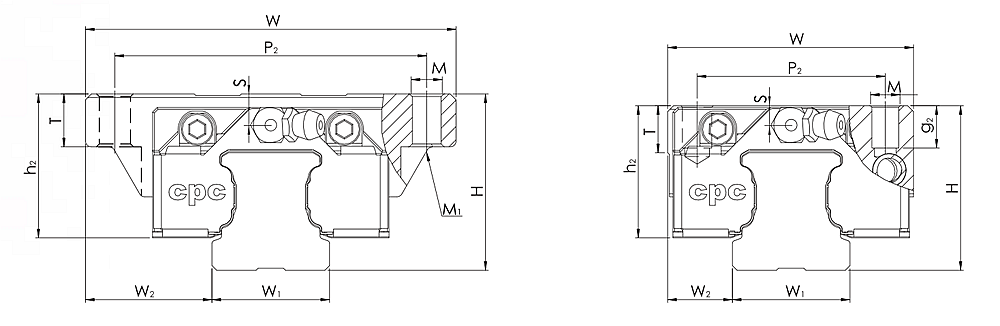

◆型号尺寸

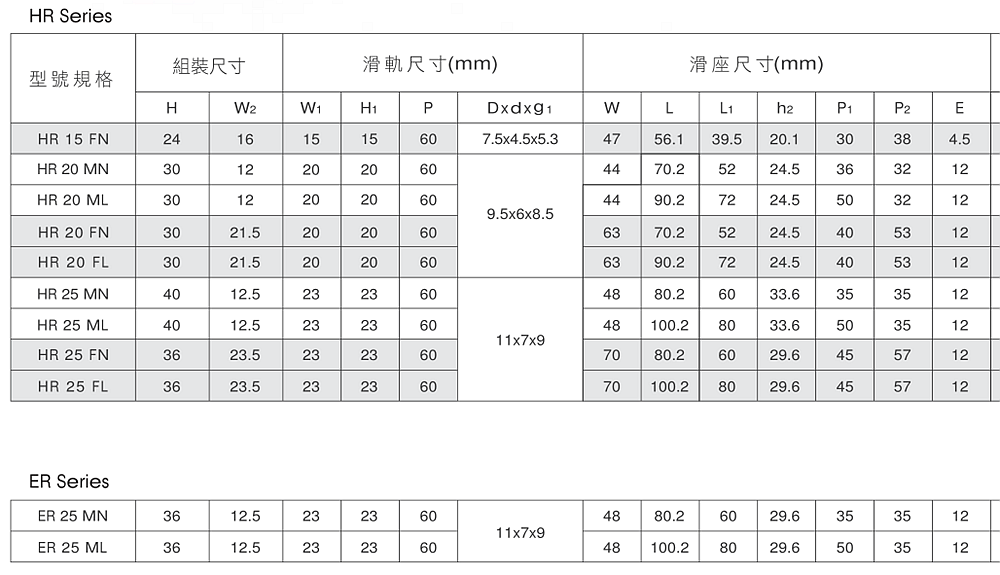

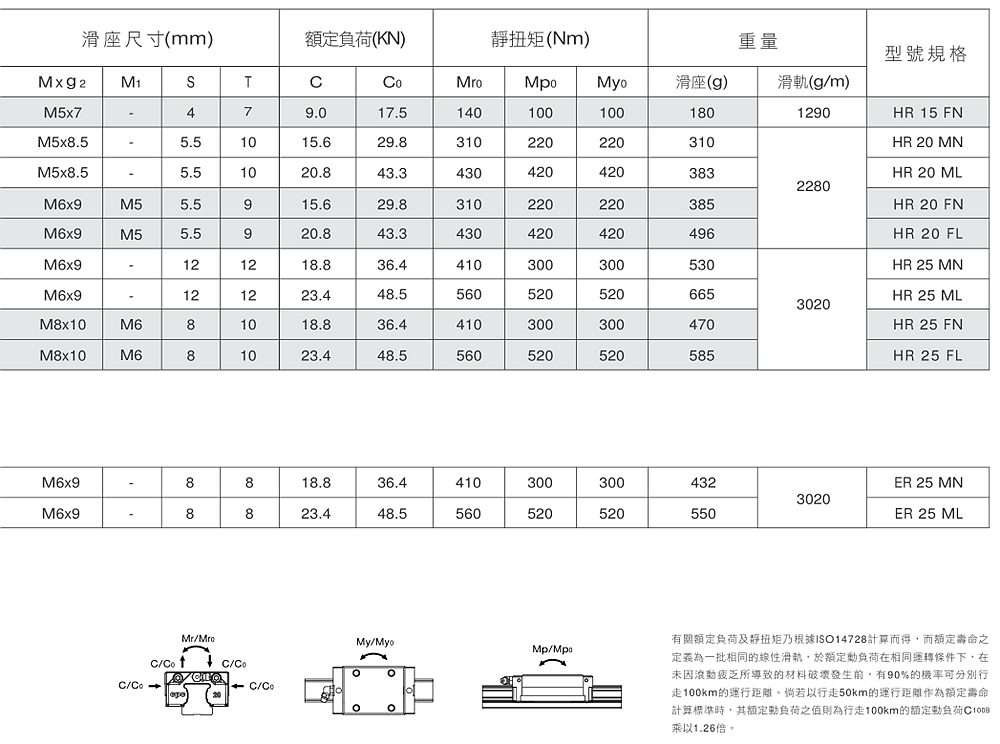

尺寸表



为了保证机床的精度,床身或立柱少量的刮研是必不可少的,一般情况下,安装比较简单。CPC轻量型导轨滑块ER25MN的移动元件和固定元件之间不用中间介质,而用滚动钢球。因为滚动钢球适应于高速运动、摩擦系数小、灵敏度高,满足运动部件的工作要求,如机床的刀架,拖板等。
