优势特点：CPC线性滑轨AR25FN属于低组装系列直线导轨，组合高度为33mm，滑块安装孔为35*60mm。采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性有钢珠保持器设计，在精度允许下具备互换性。

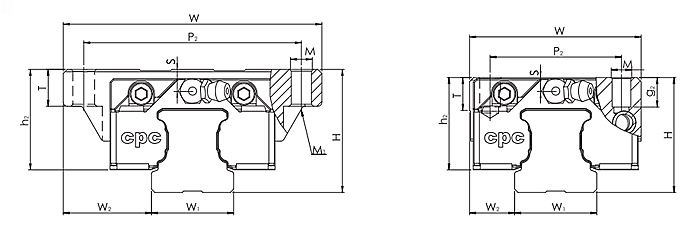

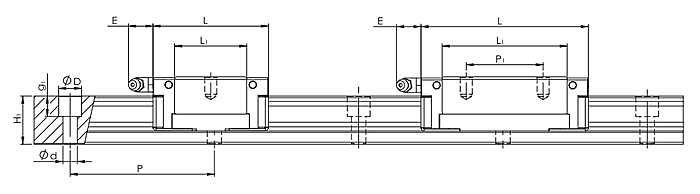

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
| AR25FN | 33 | 25 | 23 | 23 | 60 | 11×7×9 | 73 | 80.2 | 60 | 26.6 | 35 | 60 | 12 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
| M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| AR25FN | M8×10 | M6 | 5 | 10 | 18.8 | 36.4 | 410 | 300 | 300 | 440 | 3020 |
CPC直线导轨AR25FN面需要充足的润滑油,才能保证油膜起到润滑减摩作用。如果油量不足,会出现导轨面上局部无油干摩擦现象,这时很容易产生导轨爬行。另外,无油干摩擦极易导致摩擦面咬毛拉伤,造成直线导轨面表面粗糙,局部摩擦增大,使工作台不能保持匀速运动而产生爬行。
CPC线性滑轨AR25FN属于低组装系列直线导轨，组合高度为33mm，滑块安装孔为35*60mm。采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性有钢珠保持器设计，在精度允许下具备互换性。
