高组装CPC导轨AR25MN

  • 产品类别:CPC导轨
  • 产品型号:AR25MN
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:271 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:CPC导轨AR25MN属于低组装系列直线导轨,组合高度为33mm,滑块安装孔为35*35mm。保持器设计,滑块具高钢性钢珠保持器,以确保运送途程中之安全并且滑块容易装配与安全使用。

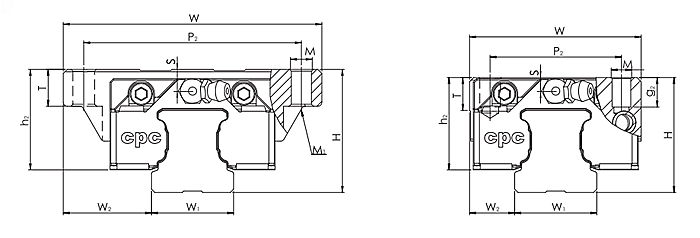

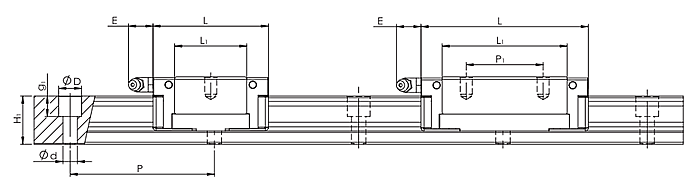

型号 组装尺寸 导轨尺寸(mm) 滑块尺寸(mm)
H W2 W1 H1 P D×d×g1 W L L1 h2 P1 P2 E
AR25MN 33 12.5 23 23 60 11×7×9 48 80.2 60 26.6 35 35 12
型号 滑块尺寸(mm) 额定负荷(KN) 静扭矩(Nm) 重量
M×g2 M1 S T C Co Mro Mpo Myo 滑块(g) 导轨(g/m)
 AR25MN  M6×9 - 5 8 18.8 36.4 410 300 300 380 3020




       CPC直线导轨的预压分为重预压,中预压,轻预压,无预约四种预压方式,预压主要通过钢珠调整。通过调节预压,对我们直线导轨的精度有利。

       CPC直线导轨AR25MN的径向间隙,对运行精度,耐负荷性能及刚性都有明显影响,因此根据用途适当地选择间隙是很重要的一般,考虑到因往复运动而产生的震动冲击,选择负间隙,对使用寿命及精度都会带来好的效果。

       CPC导轨AR25MN属于低组装系列直线导轨,组合高度为33mm,滑块安装孔为35*35mm。保持器设计,滑块具高钢性钢珠保持器,以确保运送途程中之安全并且滑块容易装配与安全使用。
