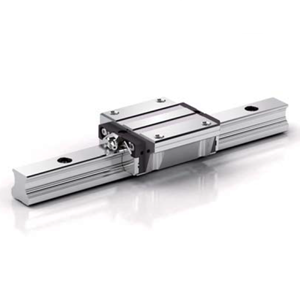

优势特点：CPC高组装直线滑轨HRC55FN属于重载系列直线导轨，组合高度为70mm，滑块安装孔为95*116mm。线性滑轨具有互换性，可分别更换滑块或滑轨甚至是线性滑轨组，机台即可重新获得高精密度的导引。

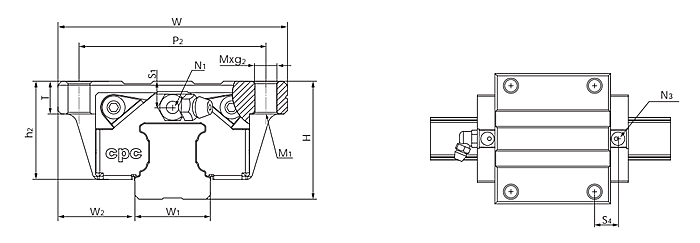

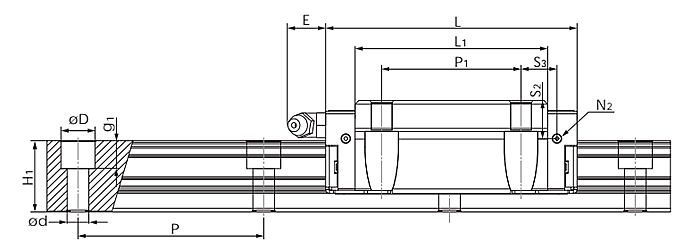

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC55FN | 70 | 43.5 | 53 | 46 | 120 | 14×16×18 | 140 | 155.6 | 118.6 | 58 | 95 | 116 | M14×20 | M12 | 20 | PT1/8×14.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC55FN | M6×12.5 | P5 | 14 | 12 | 19.5 | 28.5 | 29.5 | 103.4 | 173.1 | 5030 | 3120 | 3120 | 5260 | 14060 |
CPC线性滑轨HRC55FN系统的牢靠元件(导轨)的底子功能仿佛轴承环，安设钢球的支架，形状为“v”字形。支架包裹着导轨的顶部和两侧面。为了支撑机床的事变部件，一套线性滑轨至少有四个支架。用于支撑大型的事变部件，支架的数量可以多于四个。机床的事件部件挪动时，钢球就在支架沟槽中轮回举动，把支架的磨损量分摊到各个钢球上，从而延长直线导轨的操纵寿命。
CPC高组装直线滑轨HRC55FN属于重载系列直线导轨，组合高度为70mm，滑块安装孔为95*116mm。线性滑轨具有互换性，可分别更换滑块或滑轨甚至是线性滑轨组，机台即可重新获得高精密度的导引。。
