优势特点：CPC重负载导轨滑块HRC20MN属于重载系列直线导轨，组合高度为30mm，滑块安装孔为36*32mm。防尘设计，薄型底面密封及端面密封构成全密封防尘设计，可弹性搭配。

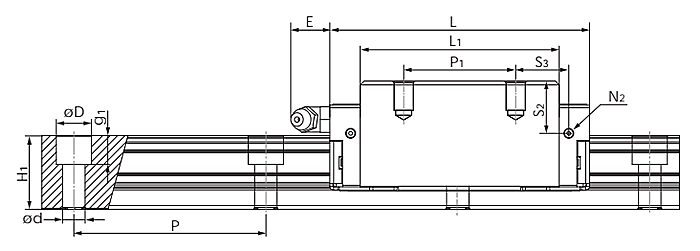

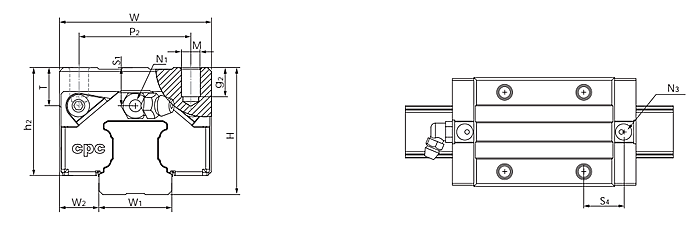

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC20MN | 30 | 12 | 20 | 20 | 60 | 9.5×6×8.5 | 44 | 69 | 52 | 25 | 36 | 32 | M5×8.5 | - | 8 | M3×7.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC20MN | M3×5.5 | P4 | 10 | 6 | 9.4 | 11 | 11.7 | 17.1 | 30.0 | 325 | 230 | 230 | 318 | 2280 |
适用高速运动且大幅降低机台所需驱动马力------由于CPC线性导轨HRC20MN移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。
可同时承受上下左右方向的负荷------由于CPC线性导轨HRC20MN特殊的束制结构设计，可同时承受上、下、左、右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。
