优势特点：CPC滑轨HRC30MN属于重载系列直线导轨，组合高度为45mm，滑块安装孔为40*40mm。CPC直线导轨特殊的束制结构设计，可同时承受上、下、左、右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

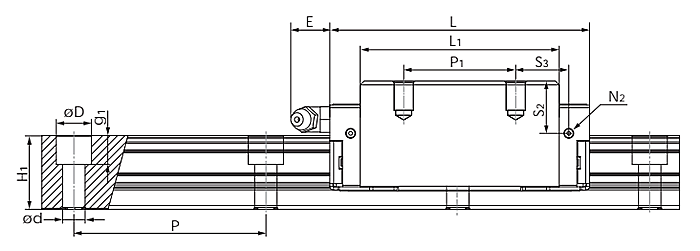

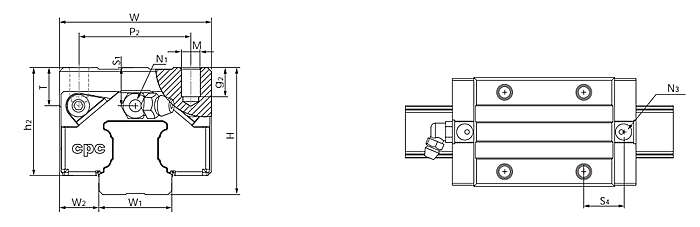

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC30MN | 45 | 16 | 28 | 27 | 80 | 14×9×12 | 60 | 95.5 | 71.5 | 38.4 | 40 | 40 | M8×12 | - | 12 | M6×8.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC30MN | M6×5 | P5 | 12 | 10.5 | 15 | 20.8 | 20.5 | 32.8 | 53.7 | 845 | 565 | 565 | 896 | 4380 |
首先避免直接的使用双手取拿这样的配件，而正确的做法就是使用前把自己的双手清洗干净，去除污渍和汗液，再有就是可以再直线导轨上涂抹好一些矿物油脂，然后在进行其他方面的操作。尤其是到了潮湿的夏季，一定要做好防潮处理。
CPC滑轨HRC30MN属于重载系列直线导轨，组合高度为45mm，滑块安装孔为40*40mm。CPC直线导轨特殊的束制结构设计，可同时承受上、下、左、右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。
