优势特点：低组装CPC精密线轨HRC35MN属于重载系列直线导轨，组合高度为55mm，滑块安装孔为50*50mm。CPC导轨可同时承受上下左右方向的负荷。

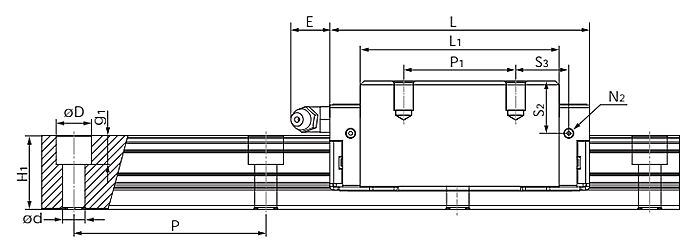

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC35MN | 55 | 18 | 34 | 32 | 80 | 14×9×12 | 70 | 111.2 | 86.2 | 47.4 | 50 | 50 | M8×13 | - | 14 | M6×10 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC35MN | M6×7 | P5 | 12 | 15 | 22 | 23.4 | 24.1 | 45.9 | 82.9 | 1700 | 1080 | 1080 | 1430 | 6790 |
首先将滑轨两侧轨道涂上膏状形式的润滑油，再将端盖板拆卸下来，随后用一个空的轨道将滑轨套进去，将一颗颗滚珠装进去即可。
到了最后一步就将4～6颗珠子装在档板的滑槽内。简单来说是利用润滑油的粘性将滚珠装进去的，不过装进去后的滑轨肯定没有原装的好，不管是直线性还是在晃动量上摩擦力都已经存在差异性了。所以呢滚珠出轨的越少其还原的可能性就降低不少了，从而保障了原有的顺畅度，提高的生产效率。
低组装CPC精密线轨HRC35MN属于重载系列直线导轨，组合高度为55mm，滑块安装孔为50*50mm。CPC导轨可同时承受上下左右方向的负荷。
