台湾TBI滚珠丝杆SFSR2505

  • 产品类别:TBI滚珠丝杆
  • 产品型号:SFSR2505
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:313 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:台湾TBI高防尘丝杆SFSR2505,直径为25mm,导程为50mm,螺母对称安装孔的距离为51mm.滚珠丝杠副分为七个精度等级:1、2、3、4、5、7、10,1级精度最高,依次递减。

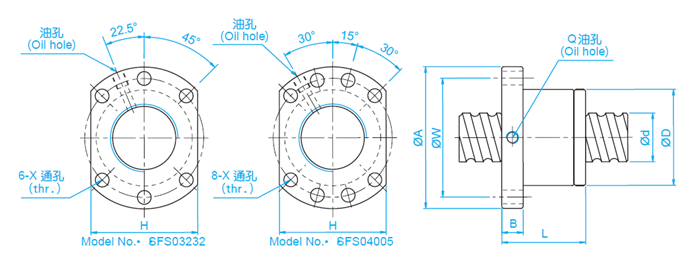

型号


d



I




Da
螺帽尺寸 动额定
负荷
Ca
静额定
负荷
Coa
刚性
kgf/
μm
D A    L W H X Q n
SFS02505-3.8 25 5 3.175 40 62 10 40 51 48 6.6 M6 3.8x1 1650 4658 43


TBI滚珠丝杠SFSR2505及轴承

    TBI滚珠丝杆是回转运动与直线运动相互转换的传动装置,在数控机床上得到了广泛的应用。它的结构特点是在具有螺旋槽的丝杠螺母间装有滚珠作为中间传动元件,以减少摩擦。当TBI丝杠与螺母相对运动时,滚珠沿螺旋槽向前滚动,在丝杠上滚过数圈以后通过回程引导装置,逐个地又滚回到丝杠和螺母之间,构成一个闭合的回路管道。

TBI滚珠丝杆螺母SFSR2505的工作原理

    TBI丝杠的优点是摩擦系数小,传动效率高,使传动转矩小;灵敏度高,传动平稳,不易产生爬行,随动精度和定位精度高;磨损小,寿命长,促使精度保持性好;运动具有可逆性,不仅可以将旋转运动变为直线运动,也可将直线运动变为旋转运动;缺点是制造工艺复杂,成本高,在垂直安装时不能自锁,因而需附加制动机构,对于性价比的不宜选择。

   台湾TBI高防尘丝杆SFSR2505,直径为25mm,导程为50mm,螺母对称安装孔的距离为51mm.TBI丝杠副分为七个精度等级:1、2、3、4、5、7、10,1级精度最高,依次递减。
