台湾TBI滚珠丝杆DFS系列丝杠

  • 产品类别:TBI滚珠丝杆
  • 产品型号:DFS滚珠丝杆
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:743 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:台湾TBI滚珠丝杆DFS系列丝杠由螺杆由螺母和滚珠组成,是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。一般TBI丝杠碳钢中含碳量越高则硬度越高,强度也越高,但塑性降低。

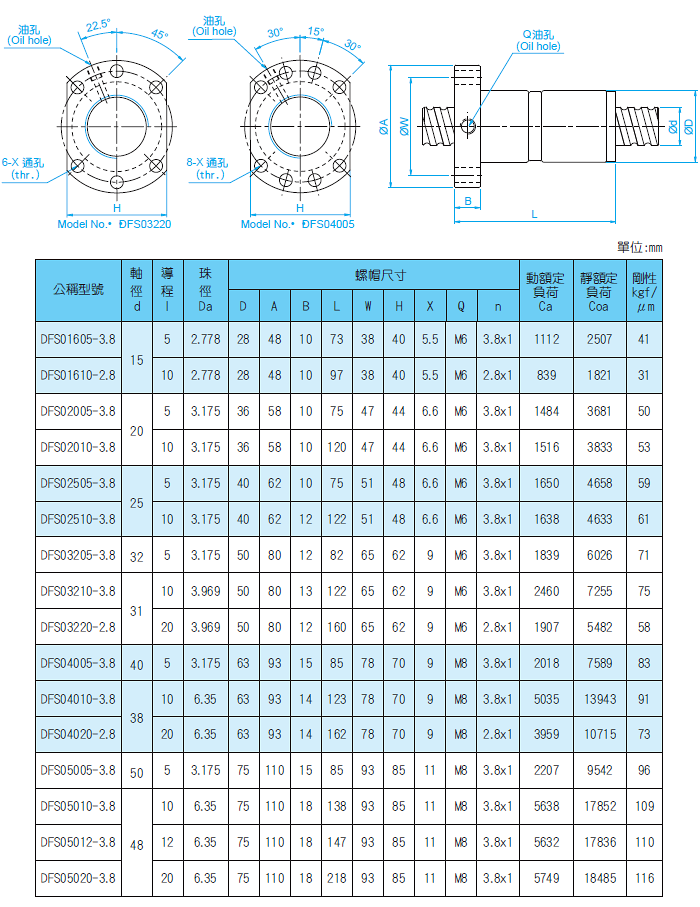

 DFS1605  DFS1610 DFS2005 DFS2010 DFS2505 DFS2510 DFS3205 DFS3210 DFS3220 DFS4005 DFS4010 DFS4020 DFS5005  DFS5010 DFS5020

TBI滚珠丝杆DFS系列是双螺帽设计,端盖式循环,适用于高速进给的用途。

防尘/防护防护

DFS丝杆与浪动轴承一样·当有混入异物或水分等情况时损,磨损会增加,有时会导致损坏。例如工作机械由于工作环境的关系、可能会混入切削或切削油。因此当有异物从外部混入的可能时,如下图,以折布(蛇腹型)或套筒伸缩管等,完全罩住螺杆轴。



偏荷重

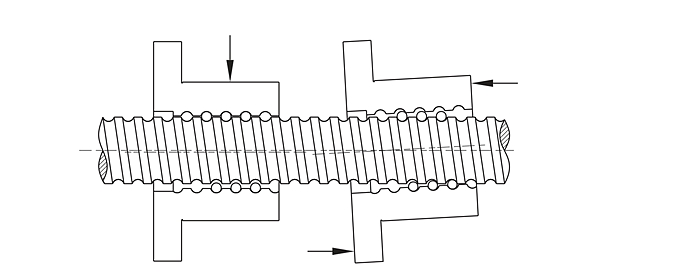

当偏荷重现发生时·将直接影响DFS滚珠丝杆的寿命及噪音·且多伴随着运转不顺的手势,若螺杆空载时与组装后的顺畅度不同·除了注意DFS滚珠丝杆本身的精度外,大多是组合精度不良所产生偏荷重现象,如下图





  1.把滚珠放入螺旋槽内。注意,不是所有的螺旋槽都有填满,是按照一个挡珠器是一个循环园的原则放滚珠,我看见你的螺母好像是4个挡珠器,那就是4个循环园。



  2.把螺母拧入TBI丝杠内(注意不要掉滚珠)。



  3.旋转螺母前进后退,检查螺母运行是否顺畅.



  4.把TBI丝杠螺母和滚珠清洁干净。



  5.把塑料挡珠器(滚珠反向器)放回到螺母内。安装挡珠器时要注意挡珠器滚珠进出口与螺旋槽要平滑衔接。



  6.在螺母内涂上油脂。
