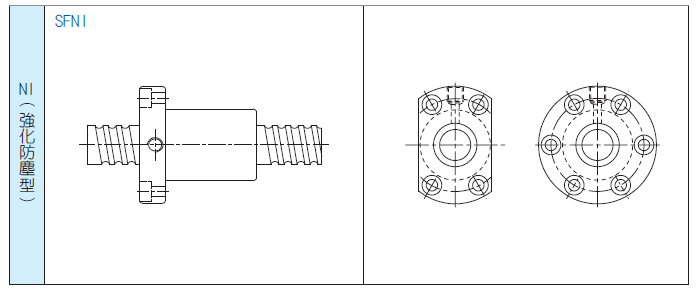

台湾TBI滚珠丝杆SFNI系列丝杠

  • 产品类别:TBI滚珠丝杆
  • 产品型号:SFNI滚珠丝杆
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:1718 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:台湾TBI滚珠丝杆SFNI丝杠是一种对精度要求很高的产品。假冒伪劣的滚珠螺杆虽然在外观上与正品无异,但是会对用户的使用造成很大的负面影响。

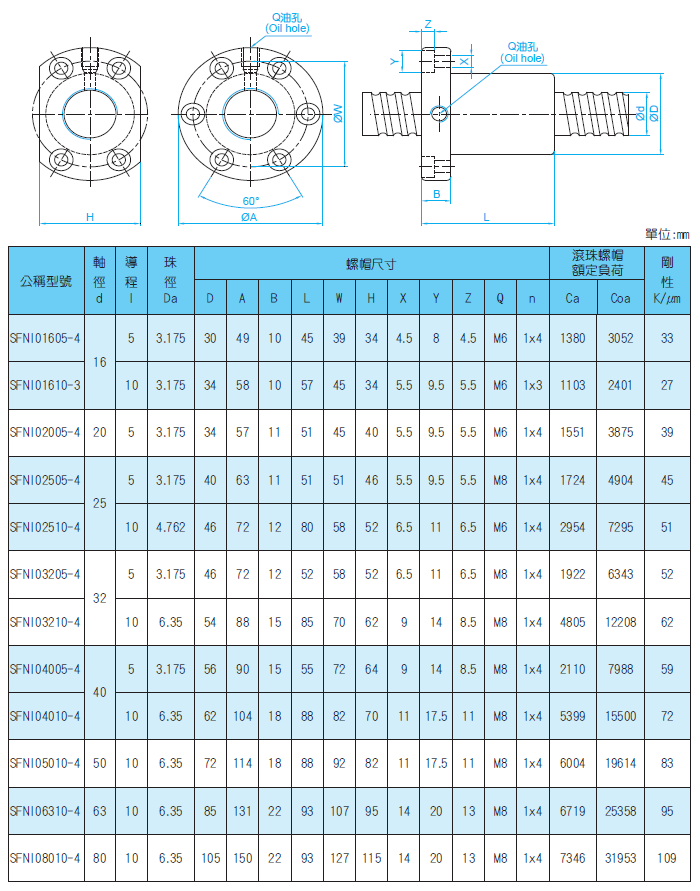

SFNIR1605 SFNIR1610 SFNIR2005 SFNIR2505 SFNIR2510 SFNIR3205
SFNIR3210 SFNIR4005 SFNIR4010 SFNIR5010 SFNIR6310 SFNIR8010









螺帽的选定

1、系列
 选定系列时必须考虑其要求的精度、所需交货的日期、尺寸、预紧。

2、循环方式
选定循环方式:请由螺帽安装部分的空间经济性考虑

3、回路数
选定回路数必须考虑要求的性能、寿命。

4、凸缘形状
请配合螺帽的安装部分空间来选定。

5、给油孔
TBI滚珠丝杠设有给油孔,使用于机器装配时及定期补给。


螺帽循环参考形式


螺帽形式

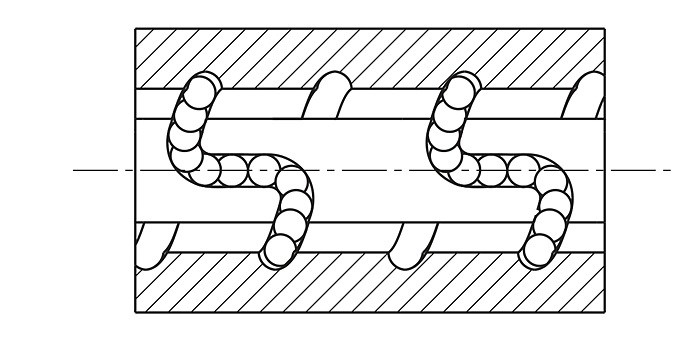

U、I、M型螺帽
此种型式是由钢珠沿着内循环循环器沟槽·的越过螺杆牙峰·回来到原点。一般为一卷钢珠一灰循环环。 此种型式螺杆至少要有一端是完全通牙适用用于螺杆径较小

K型螺帽
循环原理与型相同但不同循环时循环位置值于相同角度之键上。

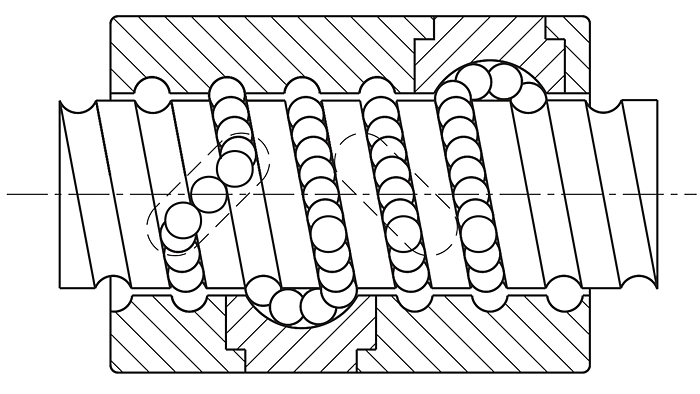

V型螺帽
基于这一循环方式的外循环。特殊循环器设计使钢珠沿着螺纹的方向运行、并降低由钢珠互相碰撞和增加循环的顺畅度。特别适用高速及重载之设计

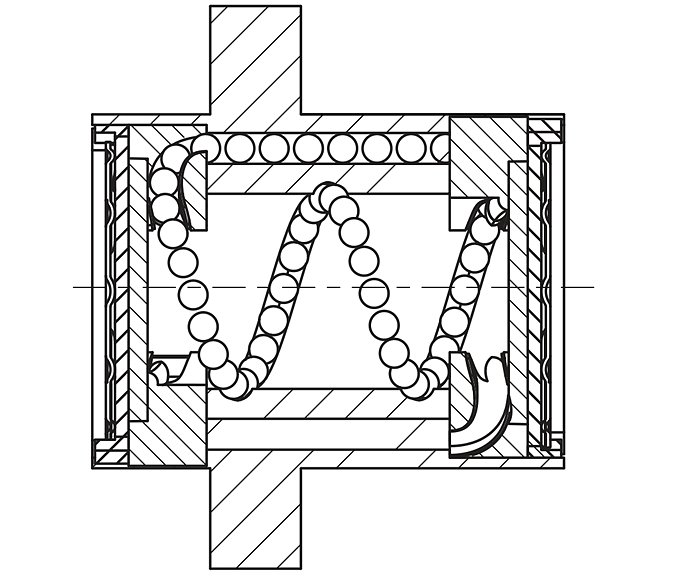

Y、H型螺帽
此型循环方式类似S型,除了保S型循环环设计优步外、两端防尘片采用薄且弹性材质更加强刮刷效果°循环回流结构强化增加了高刚性高速功能。
s型螺帽
此种型号是由钢珠滚动于SFNI丝杆与螺帽之间的沟槽而前进·再经由循环器官两端之路径做回流。引发流循环方式类似e型帽。此型之循环器官性钢珠、会沿著螺纹方向运行,加上钢珠两端之隔音和防尘设计、所以运气啭时噪音将会降低。之外,S型螺帽的安装空间跟其他的螺帽相比较小,所以特别适合高速及轻负载。



TBI滚珠丝杆在机床行业的应用

   CNC机械:CNC加工中心、CNC车床、CNC铣床、CNC放电加工机、CNC磨床、CNC线切割机、CNC钻孔机、专用机…等等

   精密工具机: 铣床、磨床、放电加工机、刀具磨床、齿轮加工机、钻床、刨床

   电子机械:量测仪器、x-y平台、医学设备、工厂自动化设备、PCB钻孔机、IC封装机、半导体设备、工厂自动化设备…等

   输送机械: Robort Stage、材料搬送设备、核能反应器,高度致动器…等

   航太工业: 飞机襟翼、机场负载设备

   其它: 如天线使用的致动器、阀门开关装置…等。
