TBI滚珠丝杆

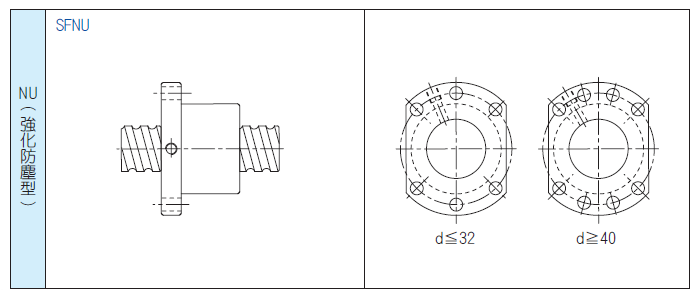

台湾TBI滚珠丝杆SFNU系列丝杠

  • 产品类别:TBI滚珠丝杆
  • 产品型号:SFNU滚珠丝杆
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:317 次
  • 在线客服:QQ交谈
  • 电话咨询:13537291343

产品介绍/参数

优势特点:台湾TBI滚珠丝杆SFNU系列丝杠由螺杆、螺母和滚珠组成,是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。TBI滚珠丝杆是工具机和精密机械上最常使用的传动元件。

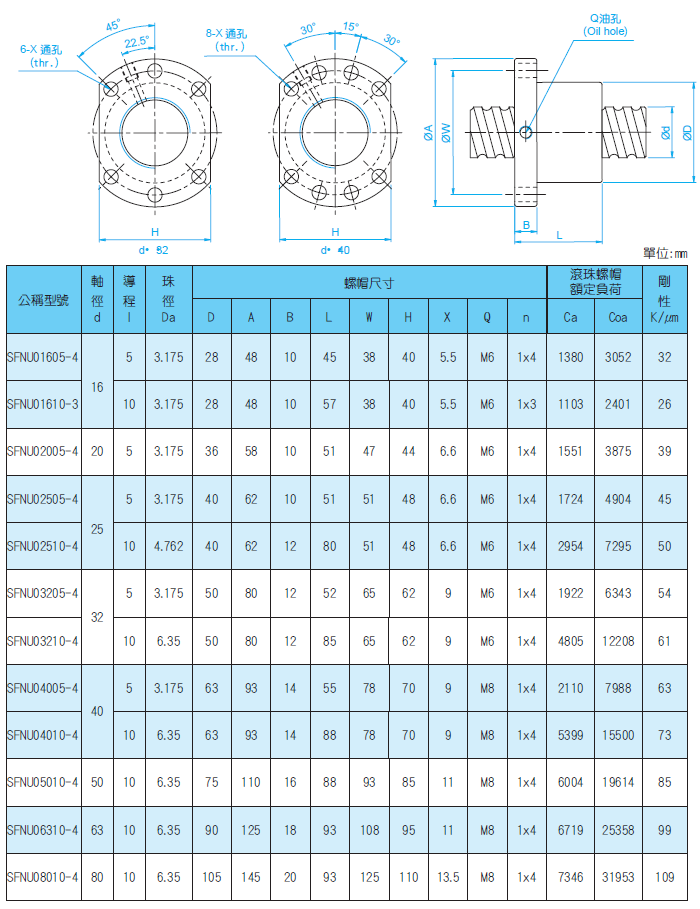

SFNUR1605 SFNIR1610 SFNUR2005 SFNUR2505 SFNUR2510 SFNUR3205
SFNUR3210 SFNUR4005 SFNUR4010SFNUR5010 SFNUR6310 SFNUR8010






  TBI滚珠丝杆在静止状态,滚珠和轨道接触面都不致产生大于万分之一(0.0001)钢珠直径之塑性变形量时,  滚珠丝杠之最大可承受负荷。






    1.高效率:TBI丝杠轴与螺母之间以滚珠滚动方式实现滚动摩擦,与过去的滑动丝杠相比驱动扭矩降低到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠的1/3,进口TBI丝杠可以达到97%的传动效率。

   2.预紧及高刚性:TBI滚珠丝杆可以加预压,由于预压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加预压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强),高寿命。

   3.高寿命:SFNU滚珠丝杆之螺母,丝杆硬度均达到HRC58-62,滚珠硬度达到HRC62-66,且他们之间是滚动摩擦,故TBI丝杠在设计适当的前提下可实现较高的疲劳寿命和精度寿命

   4.高精度的保证:TBI丝杠在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。精度公差:C10,C7,C5,C3,C2,C1--数字越小,精度越高。

  5.可实现微量及高速进给:SFNU滚珠丝杠不会产生如滑动螺旋中的蠕动现象,所以能实现正确的微量进给;只要进给脉冲足够小,TBI滚珠丝杆可实现亚微米级的微量进给。又因滚珠丝杆发热低,而且能制作大导程丝杆,所以能实现高速进给;
