TBI滚珠丝杆

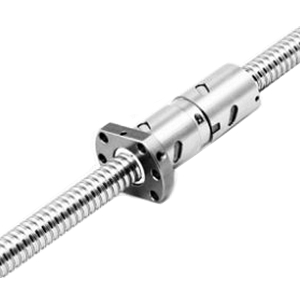

TBI高速滚珠丝杠DFUR10020

  • 产品类别:TBI滚珠丝杆
  • 产品型号:DFUR10020
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:263 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:TBI高速滚珠丝杠DFUR10020,直径为100mm,导程为20mm,螺母对称安装孔的距离为93mm.TBI丝杆螺纹表面由两段圆弧组成,精磨时的砂轮用特殊修正器修正。为消除内应力,安排四次热处理工序。

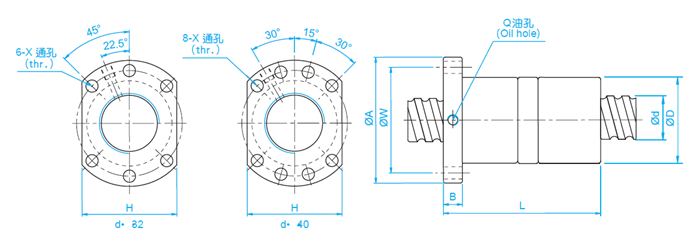

型号


d



I




Da
螺帽尺寸 动额定
负荷
Ca
静额定
负荷
Coa
刚性
kgf/
μm
D A    L W H X Q n
DFU010020-4 100 20 9.525 150 202 30 340 170 155 17.5 M8 1x4 14303 60698 222


TBI滚珠丝杠DFUR10020的选定

   1.机床定位精度要求与丝杠精度。

   2.丝杠的刚性与转动惯量。

   3.丝杠的临界转速。

   4.丝杠的压曲载荷。

   5.丝杠寿命。

   机床定位精度要求与丝杠精度

 TBI滚珠丝杠DFUR10020精度将直接影响加工中心各轴的定位精度。因此根据机床定位精度要求,选用相应精度的TBI丝杆

   TBI滚珠丝杠是精密传动元件,广泛应用于数控机床。TBI滚珠丝杠加工精度高于滑动丝杠,其工艺过程分五个阶段:预热处理、粗加工、半精加工、精加工和终加工阶段。丝杠螺纹表面由两段圆弧组成,精磨时的砂轮用特殊修正器修正。为消除内应力,安排四次热处理工序。

   台湾TBI高防尘丝杆DFUR10020,直径为100mm,导程为20mm,螺母对称安装孔的距离为93mm.TBI丝杆螺纹表面由两段圆弧组成,精磨时的砂轮用特殊修正器修正。为消除内应力,安排四次热处理工序。
