TBI滚珠丝杆

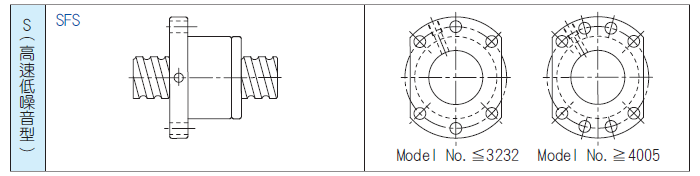

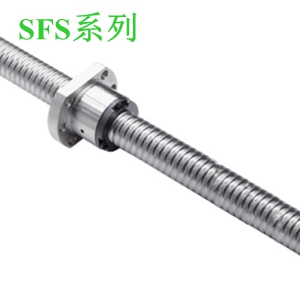

TBI滚珠丝杆SFS系列

  • 产品类别:TBI滚珠丝杆
  • 产品型号:SFS滚珠丝杆
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:229 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:台湾TBI滚珠丝杆SFS系列特点:传动效率高、灵敏度高、传动平稳:磨损小、寿命长;可消除轴向间隙,提高轴向刚度。当滚珠丝杠作为主动体时,螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动,被动工件可以通过螺母座和螺母连接,从而实现对应的直线运动。



选型步骤:

①根据移动物体的重量、进给速度、运行模式、丝杠轴转速、行程、安装方向(水平or垂直)、寿命时间、定位精度。

②预选滚珠丝杆的规格
使用条件,预选出TBI滚珠丝杠的精度等级(C3~C10)、丝杠轴径、螺距、全长。

③确认基本安全性
●容许轴向负载
 确认轴向负载在丝杠轴的容许轴向负载值范围内。
●容许轴向负载
 确认轴向负载在TBI丝杆轴的容许轴向负载值范围内。
●寿命计算丝杠轴的寿命时间,确认可以确保所需的寿命时间。

④根据性能要求进行研讨
 若要提高精密定位精度及控制时的响应性,需要进行以下的确认。
TBI丝杠轴的刚性
●温度引起的寿命变化



 TBI滚珠丝杠轴承为适应各种用途,提供了标准化种类繁多的产品。广泛应用于机床,滚珠的循环方式有循环导管式、循环器式、端盖式。预压方式有定位预压(双螺母方式、位预压方式)、定压预压。

   可根据用途选择适当类型。丝杆有高精度研磨加工的精密滚珠丝杠(精度分为从CO-C7的6个等级)和经高精度冷轧加工成型的冷轧滚珠丝杠轴承(精度分为从C7-C10的3个等级)。另外,为应付用户急需交货的情况,还有已对轴端部进行了加工的成品,可自由对轴端部进行追加工的半成品及冷轧滚珠丝杠轴承。作为此轴承的周边零部件,在使用所必要的丝杠支撑单元、螺母支座、锁紧螺母等也已被标准化了,可供用户选择使用。

   TBI滚珠丝杆轴承以多年来所累积制品技术为基础,从材料、热处理、制造、检查至出货,都是以严谨的品保制度来加以管理,因此具有高信赖性。

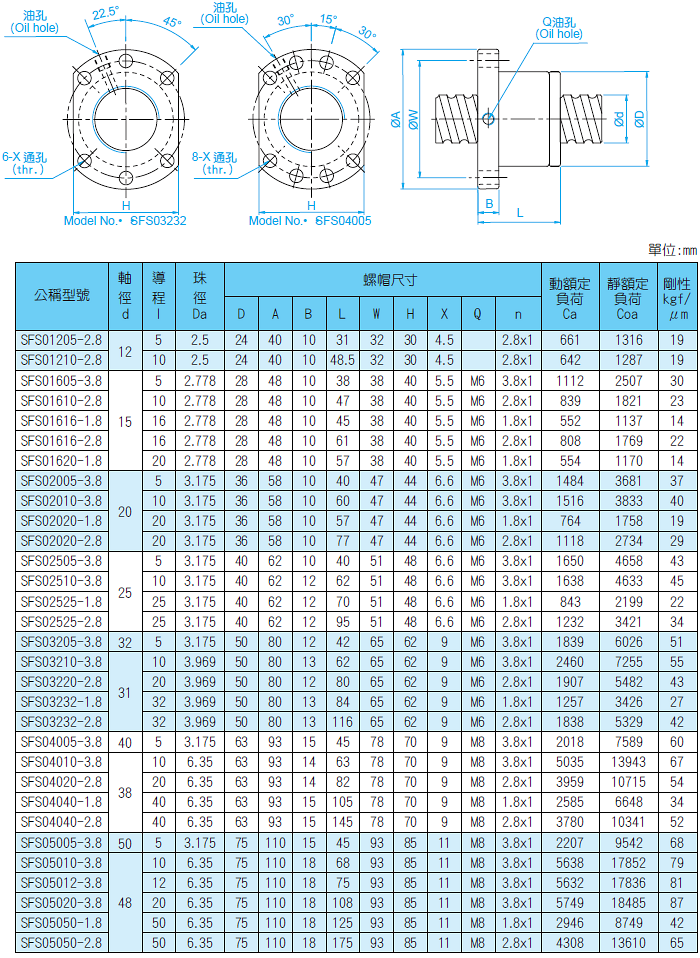

 SFS01205 SFS01210 SFS01605 SFS01610 SFS01616 SFS02005 SFS02010 SFS02020 SFS02505 SFS02510 SFS02525 SFS03205 SFS03210 SFS03220 SFS03232 SFS04005SFS04010 SFS04020 SFS04040 SFS05005 SFS05010 SFS05020 SFS05050 SFS06310 SFS06320 SFS08010 SFS08020 SFS010020
