优势特点:台湾TBI高防尘丝杆BSHR1610,直径为16mm,导程为10mm,珠径为3.175mm。研磨TBI丝杠具有定位精度高,反向间隙小,噪音低,效率高、高效率及可逆性零背隙及高刚性.因工艺的不同,两者能达到的精度等级不同

型号 |
轴 径 d |
导 程 I |
珠 径 Da |

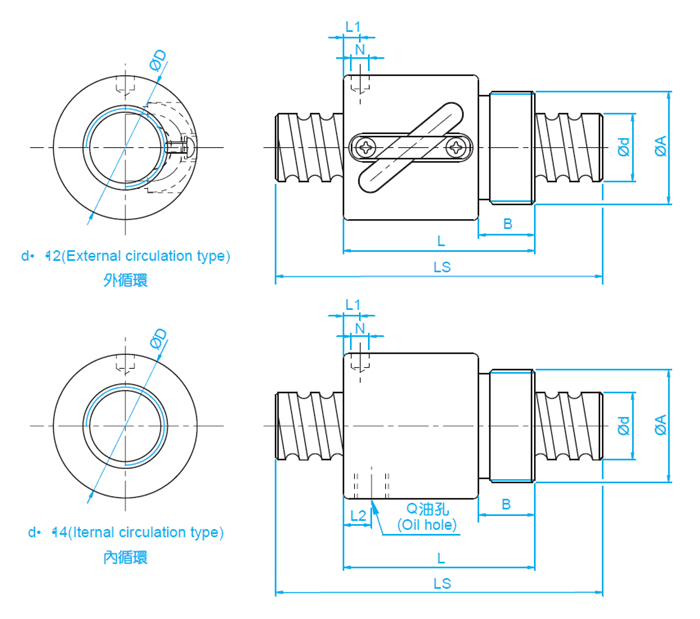

螺帽尺寸 |
动额定 负荷 Ca |
静额定 负荷 Coa |
刚性 kgf/ μm |
||||||||||||||||
D | A | B | L | L1 | N | L2 | Q | n | |||||||||||||||
BSHR01610-2 | 16 | 10 | 3.175 | 32 | M26x1.5P | 12 | 50 | 3 | 4 | 3 | M4 | 1x2 | 675 | 1316 | 14 |
TBI滚珠丝杠BSHR1610基本概念
TBI滚珠丝杆BSHR1610亦称为球螺杆,导螺杆….等,其包含螺杆、螺帽、循环系统及钢珠。TBI滚珠丝杆滚珠螺杆为工具机和IT、光电、 半导体、医疗等精密设备上最常使用的传动元件,其主要功能为将旋转运动转换为线性运动,或将扭矩转换为轴向 反覆作用力;同时兼具高精度、可逆性和高效率的特色。TBI滚珠丝杆都能满足各领域上不同的使用要求。
TBI滚珠丝杠BSHR1610磨床,包括床身、工件头架、工件尾架,加工件夹装在上述工件头架和工件尾架之间,工件头架上与头架蜗轮蜗杆副相接,不同点是,上述床身上置有横向移动拖板,上述横向移动拖板由挂轮驱动横向滚珠丝杠副横向移动,。
台湾TBI高防尘丝杆BSHR1610,直径为16mm,导程为10mm,珠径为3.175mm。研磨TBI丝杠具有定位精度高,反向间隙小,噪音低,效率高、高效率及可逆性,零背隙及高刚性因工艺的不同,两者能达到的精度等级不同.
