THK重负荷滑轨SRG85LC

  • 产品类别:THK导轨
  • 产品型号:SRG85LC
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:175 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK重负荷滑轨SRG85LC属于超高刚性型导轨,组合高度为110,滑块对称安装孔为185*140。THK直线导轨由圆弧沟槽的正面组合所产生的自动调整能力之效果,即使给予预压也能吸收装置误差,从而能得到高精度平滑稳定的直线运动。

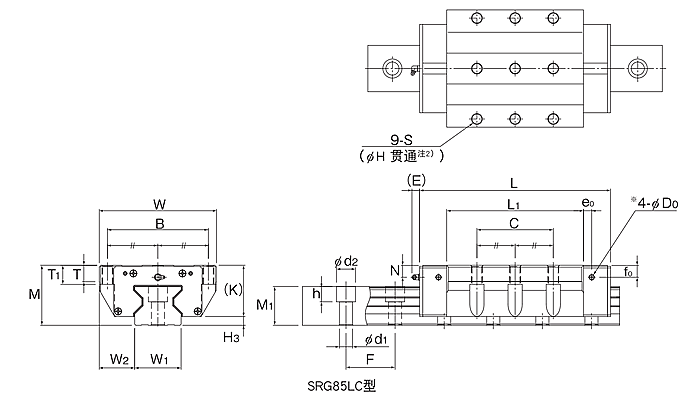

型号 外形尺寸 LM滑块尺寸 H3
高度
M
宽度
W
长度
L
B C S H L1 T T1 K N E e0 f0 D0 油嘴
SRG85LC 110 215 350 185 140 M20 17.8 250.8 30 35 94 22 16 15 22 8.2 B-PT1/8 16

型号 LM轨道尺寸 基本额定负荷
静态容许力矩 kN•m*
质量

宽度W1

0

-0.05

W2 高度
M1
孔距
F
d1×d2×h 长度
Max
C
kN
Co
kN
MA MB MC
单滑块 双滑块紧靠 单滑块 双滑块紧靠 单滑块 LM滑块
kg
LM轨道
kg/m
SRG85LC 85 65 71 90 24×35×28 3000 497 990 45.3 239 45.3 239 51.9 26.2 35.7







        日本THK重负荷滑轨SRG85LC属于超高刚性型导轨,组合高度为110,滑块对称安装孔为185*140。THK直线导轨由圆弧沟槽的正面组合所产生的自动调整能力之效果,即使给予预压也能吸收装置误差,从而能得到高精度平滑稳定的直线运动。

      THK滑轨滑块SRG85LC是理想的滚动导向装置,因此磨损非常小,即使长时间使用其精度都不会发生变化,施加预压后使导轨承受负荷进行使用,运行2000km以后,预压的剩余率仍有90%。
