THK导轨

THK可分离型GSR-R直线导轨

  • 产品类别:THK导轨
  • 产品型号:THK可分离型GSR-R直线导轨
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:0 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

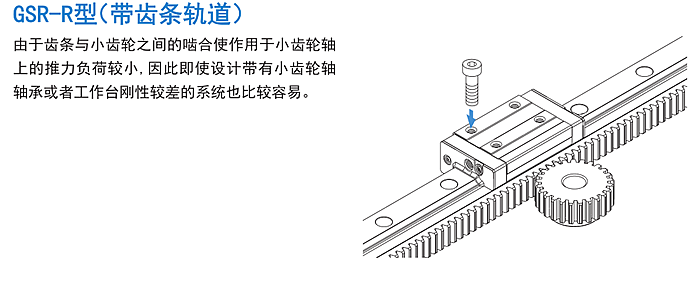

优势特点:日本THK直线导轨GSR-R系列优点:由于LM滑块的顶面倾斜,用装配螺栓固定LM滑块即可简单地消除间隙、得到适当的预压。GSR-R型通过在GSR型用的LM轨道上设置齿条,方便了驱动机构的设计及安装。

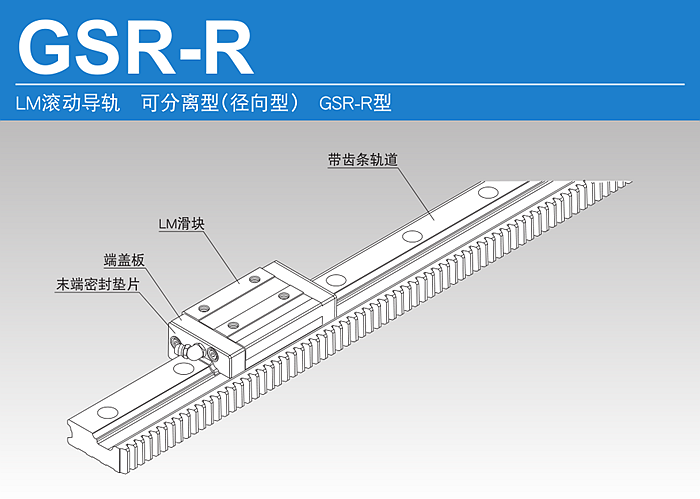

钢球沿着LM轨道和LM滑块上经过精密研磨加工的2列滚动面进行滚动;通过组装在LM滑块上的端盖板,使钢球列循环运动。LM滑块采用保持板将钢球保持住,因此钢球不会脱落。

由于LM滑块的顶面倾斜,用装配螺栓固定LM滑块即可简单地消除间隙、得到适当的预压。GSR-R型通过在GSR型用的LM轨道上设置齿条,方便了驱动机构的设计及安装。

✲GSR-R型不能单轴使用。

【减少加工和装配成本】
通过将LM轨道(直线导轨)和齿条(驱动器)结合成单一结构,能减少齿条的安装面加工、装配和调整作业所需的工作量和时间,从而大幅度降低了成本。

【设计简便】
由于小齿轮的每转一圈的移动量设定为整数值,这样,当LM滚动导轨与步进电机或伺服电机结合使用时,要计算单位脉冲的移动量就比较容易。

【节省空间】
使用带齿条轨道可使装置小型化。

【长行程】
由于LM轨道的端面已进行过拼接加工,为获得长行程,只要连接具有标准长度的LM轨道即可。

【出色的耐久性】
齿条的齿宽确保与LM轨道的高度相等,并使用具有可靠性能的高级钢,而齿的表面也经过热处理,因此保证了高度的耐久性。









【齿条和小齿轮部的润滑】

为保证在齿表面上的平稳滑动并防止磨耗,应在齿表面涂抹润滑剂。
注1) 使用的润滑剂应与LM滚动导轨中装入的润滑剂属于相同系列。
注2) 由载荷条件及润滑状态影响,齿条及齿轮上会发生没有预期的磨损现象产生。设计时请与THK联系。

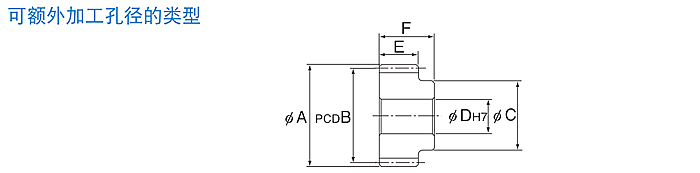

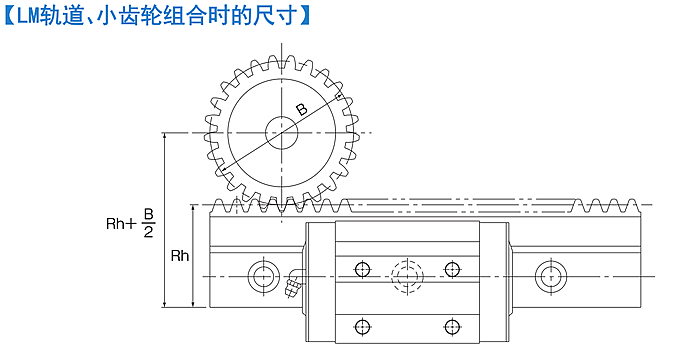

【强度的检查】

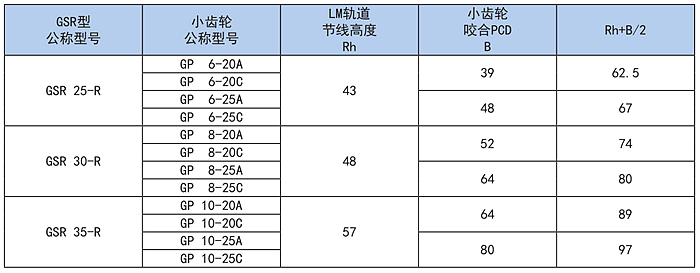

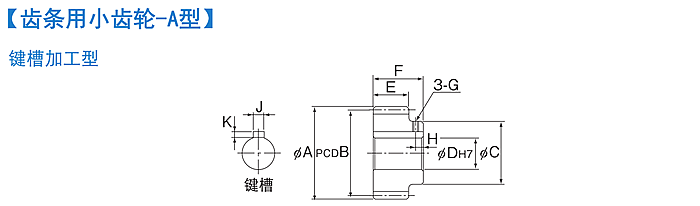

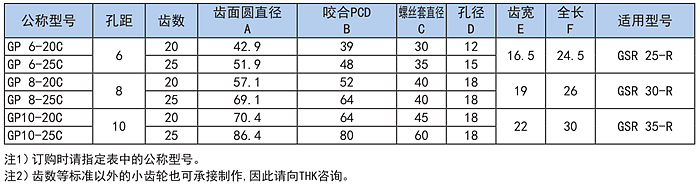

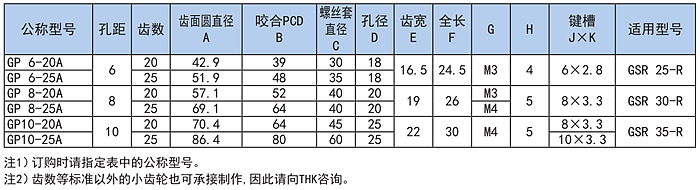

齿条和小齿轮装配时的强度请按下列步骤进行检查。
(1) 计算小齿轮上承受的最大推力。
(2) 将要使用的小齿轮的容许传动力除以超载系数。
(3) 通过比较在步骤1中计算得到的小齿轮上承受的推力和在步骤2中得到的小齿轮容许传动力,检查承受的推力是否小于容许传动力。

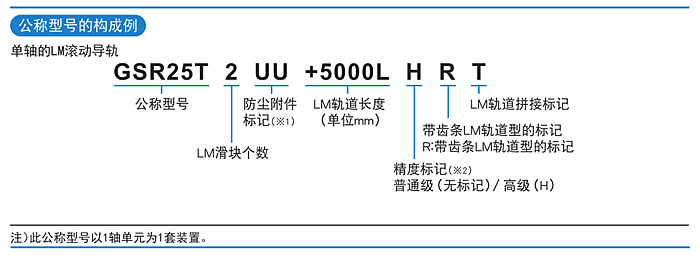

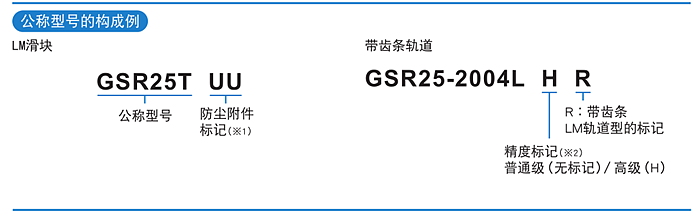

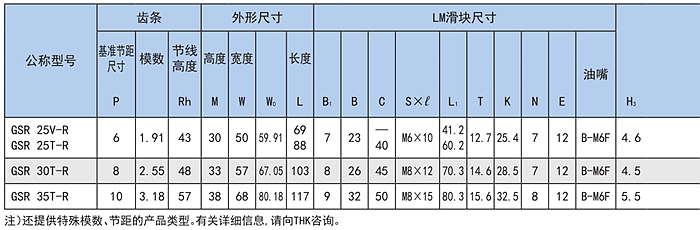

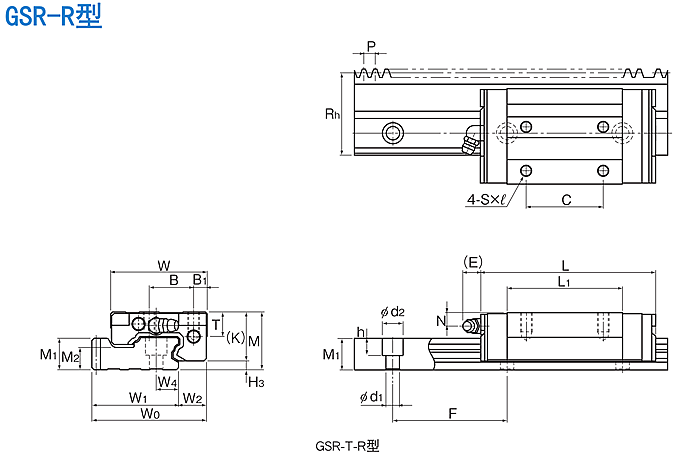

GSR25V-R  GSR25T-R  GSR30T  GSR35T-R
