SVR55LCH

  • 产品类别:THK导轨
  • 产品型号:SVR55LCH
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:208 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:日本THK直线导轨滑块SVR55LCH属于机床用超重载荷导轨,组合高度为70,滑块对称安装孔为116*95。THK直线导轨在滑块上装置油嘴,可直接以注油枪打入油脂,亦可换上专用油管接头连接供油油管,以自动供油机润滑。

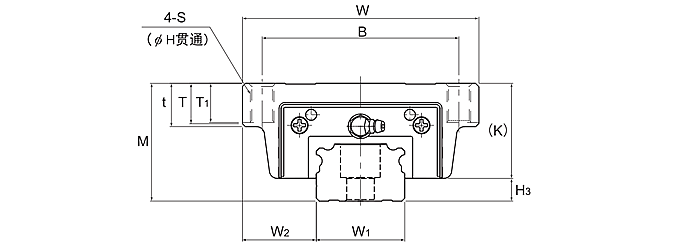

型号 外形尺寸 LM滑块尺寸 H3
高度
M
宽度
W
长度
L
B C S H L1 t T T1 K N f0 E e0 D0 油嘴
SVR55LCH 70 140 200.5 116 95 M14 12.5 160.8 24 22.5 22 56 23.6 17 16 10 5.2 B-PT1/8 14

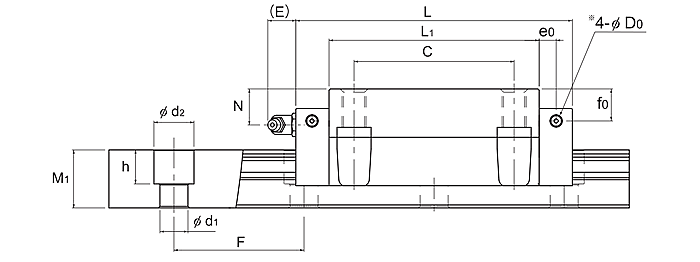

型号 LM轨道尺寸 基本额定负荷
静态容许力矩 kN•m*
质量
宽度W1
±0
-0.05
W2 高度
M1
孔距
F
d1×d2×h 长度
Max
C
kN
Co
kN
MA MB MC
单滑块 两个紧靠的轴承套 单滑块 两个紧靠的轴承套 单滑块 LM滑块
kg
LM轨道
kg/m
SVR55LCH 53 43.5 36.5 120 16×23×20 3060 214 309 6.8 32.7 4.1 19.7 6.67 6.6 14



日本THK直线导轨SVR55LCH的爬行故障解除

       直线导轨润滑油需具有较好的油性及耐磨性,在较大的载荷条件下保证油膜存在一定的强度。润滑油是碳氢化合物,特别是在工作温度较高条件下很容易与空气发生氧化反应,生成氧化胶质。氧化胶质是一种黏质的胶状物,它黏附在金属表面上不仅容易产生酸性腐蚀,而且会使摩擦表面丧失润滑性而发涩,导致爬行现象。

       THK直线导轨SVR55LCH面需要充足的润滑油,才能保证油膜起到润滑减摩作用。如果油量不足,会出现导轨面上局部无油干摩擦现象,这时很容易产生导轨爬行。另外,无油干摩擦极易导致摩擦面咬毛拉伤,造成直线导轨面表面粗糙,局部摩擦增大,使工作台不能保持匀速运动而产生爬行。

       消除方法:

       1、重载荷时使用机械油效果不明显时,选择适当黏度的液压THK直线导轨油;

       2、检查机床直线导轨供油系统和直线导轨面油膜状况,调节供油阀,使THK直线导轨SVR55LCH面保持足够的油膜和良好的润滑,避免出现干摩擦;

       3、润滑油的工作温度上升是油质氧化的重要因素。为了减缓油质氧化的速度,应对机床回油进行冷却降温,防止生成氧化胶质。定期更换润滑油和检测酸值指标,从油中有机酸含量是否增长来判断油的氧化程度,防止生成氧化胶质而产生爬行。

       4、采用耐磨胶,修补直线导轨表面的咬毛、拉伤,通过刮削的方法,使THK直线导轨SVR55LCH平面度、表面粗糙度恢复到原来的精度要求。
