THK导轨

日本THK高寿命线性导轨SVS65C

  • 产品类别:THK导轨
  • 产品型号:SVS65C
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:0 次
  • 在线客服:QQ交谈
  • 电话咨询:13537291343

产品介绍/参数

优势特点:日本THK直线导轨滑块SVS65C属于机床用超重载荷导轨,组合高度为75,滑块对称安装孔为142*110。直线导轨,即在导轨截荷的相反方向给运动件施加一个机械的或液压的作用力(卸载力),抵消导轨上的部分载荷,从而达到既保持导轨面问仍为直接接触,又减小导轨工作面的压力。一般卸载力取为运动件所受总重力的2/3左右。

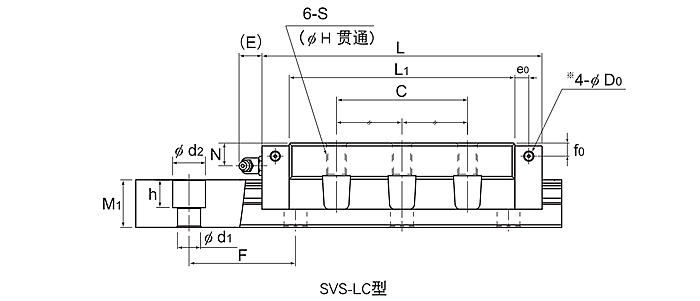

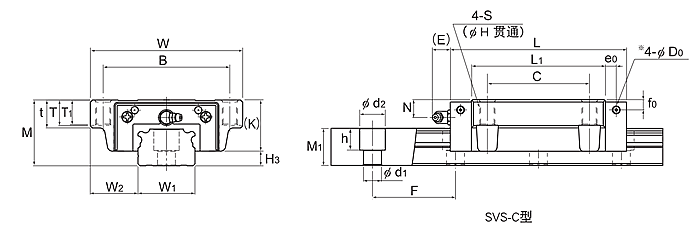

型号 外形尺寸 LM滑块尺寸 H3
高度
M
宽度
W
长度
L
B C S H L1 t T T1 K N f0 E e0 D0 油嘴
SVS65C 75 170 186 142 110 M16 14.5 143.6 28 26 25 60 19 15 16 8.7 8.2 B-PT1/8 15

型号 LM轨道尺寸 基本额定负荷
静态容许力矩 kN•m*
质量
宽度W1
±0
-0.05
W2 高度
M1
孔距
F
d1×d2×h 长度
Max
C
kN
Co
kN
MA MB MC
单滑块 两个紧靠的轴承套 单滑块 两个紧靠的轴承套 单滑块 LM滑块
kg
LM轨道
kg/m
SVS65C 63 53.5 43 150 18×26×22 3000 208 269 5.76 27.7 5.33 25.6 6.66 7.8 19.6



日本THK直线导轨SVS65C安装保养与使用

      THK直线导轨SVS65C由于是非常精密的传动部件,所以我们平时在使用安装保养方面,都要谨慎!下面请大家一定要严格注意以下事项:

       1、THK直线导轨SVS65C在出厂前都会完成防锈处理,故使用前请先把防锈油清洗干净,并请马上加注润滑油,如未加注润滑油而导致产品生锈,我们将无法做到无偿保修。

       2、如购买产品后未能在1个月内使用者,请定期做防锈处理,随着地区温度的差异,其防锈处理时间亦需有所调整。

       3、THK直线导轨SVS65C有自润滑块,大幅度节省润滑油成本与减少保养消滑的次数,请定期检查运行状况,如导轨表面无油膜覆盖请立即加注润滑油,如导轨表面被灰尘和金属粉尘污染了,请先用煤油清洗后再加注润滑油。

        日本THK直线导轨滑块SVS65C属于机床用超重载荷导轨,组合高度为75,滑块对称安装孔为142*110。直线导轨,即在导轨截荷的相反方向给运动件施加一个机械的或液压的作用力(卸载力),抵消导轨上的部分载荷,从而达到既保持导轨面问仍为直接接触,又减小导轨工作面的压力。一般卸载力取为运动件所受总重力的2/3左右。

       只要大家日常使用的时候,加倍注意,那么它也会给你一个意想不到的惊喜,希望以上的内容,能对大家有所帮助!
