THK导轨

日本THK线性导轨SVS35C-CNC磨床

  • 产品类别:THK导轨
  • 产品型号:SVS35C
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:0 次
  • 在线客服:QQ交谈
  • 电话咨询:13537291343

产品介绍/参数

优势特点:日本THK直线导轨滑块SVS35C属于机床用超重载荷导轨,组合高度为44,滑块对称安装孔为82*62。润滑油能使导轨面间形成一层极薄的油膜,阻止或减少导轨面的直接接触,减小摩擦和磨损,从而延长导轨的使用寿命。导轨的防护装置用来防止切屑、灰尘等脏物落到导轨面上,以免导轨擦伤、生锈和过早磨损。为此,可在动导轨的端部安装刮板、采用各种各样的防护罩或使导轨不外露等办法。

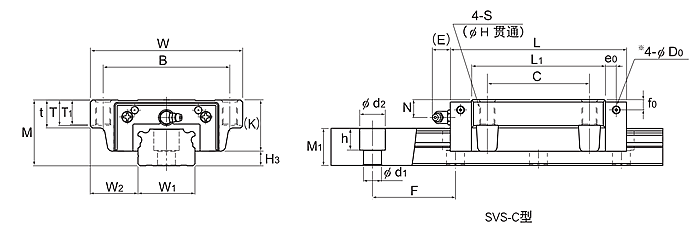

型号 外形尺寸 LM滑块尺寸 H3
高度
M
宽度
W
长度
L
B C S H L1 t T T1 K N f0 E e0 D0 油嘴
SVS35C 44 100 109.5 82 62 M10 8.5 79 20.1 18.9 16 35 12.1 8 12 6 5.2 B-M6F 9

型号 LM轨道尺寸 基本额定负荷
静态容许力矩 kN•m*
质量
宽度W1
±0
-0.05
W2 高度
M1
孔距
F
d1×d2×h 长度
Max
C
kN
Co
kN
MA MB MC
单滑块 两个紧靠的轴承套 单滑块 两个紧靠的轴承套 单滑块 LM滑块
kg
LM轨道
kg/m
SVS35C 34 33 24.5 80 9×14×12 3000 68.6 88.6 1 5.49 0.927 5.09 1.2 1.5 6.0



手把手教你安装日本THK线性滑轨SVS35C

       THK线性滑轨就是我们平常称的直线导轨。那么这么精密的零件怎么安装呢?好安装吗?下面小编手把手教你线性导轨的安装方法。

       第一步,在安装之前必须要将机械安装面上的毛边、杂质、污物以及表面的划痕进行清除。

       第二步,将滑轨轻轻地安置在床台上,轻拧紧装派配螺丝,使滑轨的基准面与安装面可以轻轻地靠紧。THK线性滑轨SVS35C两面都是基准面,不需要特殊的参考记号。

       第三步,按照顺序把滑轨的定位螺丝拧紧,让轨道跟横向的安装面紧密的相接在一起。

       第四步,使用扳手将装配的螺丝拧紧,拧的顺序是从中间开始向端部顺序的拧紧,这样安装会更加牢固,最后,用扭力扳手,按照规定的扭矩把滑轨的定位螺丝慢慢地拧紧。

       日本THK直线导轨滑块SVS35C属于机床用超重载荷导轨,组合高度为44,滑块对称安装孔为82*62。润滑油能使导轨面间形成一层极薄的油膜,阻止或减少导轨面的直接接触,减小摩擦和磨损,从而延长导轨的使用寿命。导轨的防护装置用来防止切屑、灰尘等脏物落到导轨面上,以免导轨擦伤、生锈和过早磨损。为此,可在动导轨的端部安装刮板、采用各种各样的防护罩或使导轨不外露等办法。
