优势特点：CPC静音型直线导轨ERC25MN属于重载系列直线导轨，组合高度为36mm，滑块安装孔为35*35mm。由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。

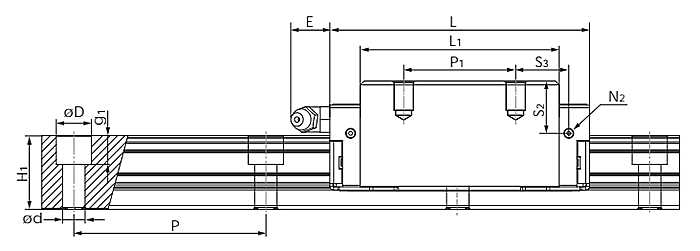

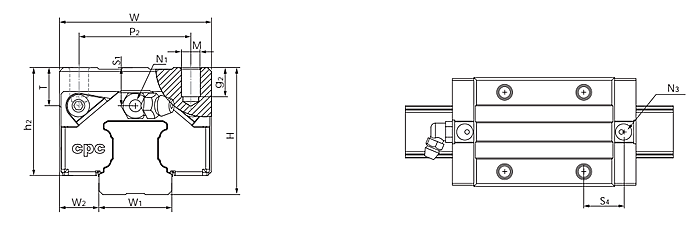

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| ERC25MN | 36 | 12.5 | 23 | 23 | 60 | 11×7×9 | 48 | 81.2 | 62.2 | 30 | 35 | 35 | M6×9 | - | 8 | M6×7.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| ERC25MN | M3×6.5 | P4 | 12 | 8 | 12.3 | 16.6 | 17.6 | 24.8 | 42.5 | 540 | 385 | 385 | 470 | 3020 |
CPC直线导轨滑块ERC25MN具有互换性：由于对生产制造精度的严格管控，线性滑轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部分系列精度具可互换性，客户可依需要订购滑轨或滑块，也可以分开储存滑轨及滑块，以减少储存空间。
CPC直线导轨滑块ERC25MN所有方向皆具有高刚性：运用四列性圆弧凹槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。
