优势特点：高稳定性CPC线性滑轨HRC20FN属于重载系列直线导轨，组合高度为30mm，滑块安装孔为40*53mm。直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。

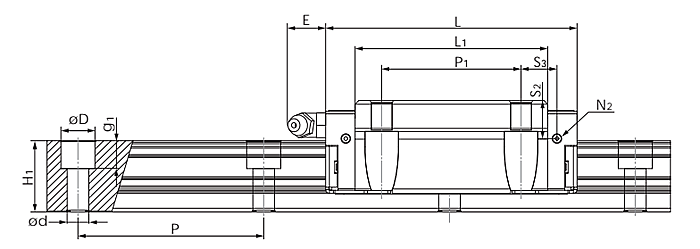

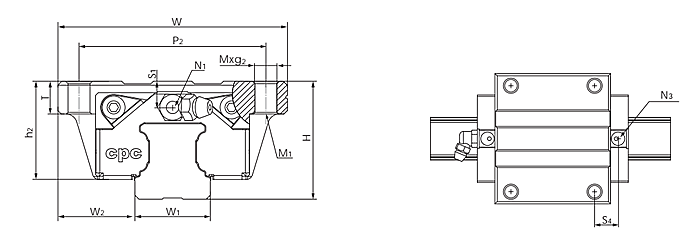

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC20FN | 30 | 21.5 | 20 | 20 | 60 | 9.5×6×8.5 | 63 | 69 | 52 | 25 | 40 | 53 | M6×10 | M5 | 10 | M3×7.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC20FN | M3×5.5 | P4 | 10 | 6 | 9.4 | 9 | 9.7 | 17.1 | 30.0 | 325 | 230 | 230 | 396 | 2280 |
CPC直线滑轨HRC20FN使用合适、准确的安装工具尽量使用专用工具，极力避免使用布类和短纤维之类的东西。
CPC直线滑轨HRC20FN在使用安装时要认真仔细，不允许强力冲压，不允许用锤直接敲击导轨，不允许通过滚动体传递压力。
高稳定性CPC线性滑轨HRC20FN属于重载系列直线导轨，组合高度为30mm，滑块安装孔为40*53mm。直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。
