优势特点：合金钢CPC直线导轨HRC45FL属于重载系列直线导轨，组合高度为60mm，滑块安装孔为80*100mm。滑块跟导轨间末制单元设计，使线形导轨同时承受上下左右等各方向的负荷。

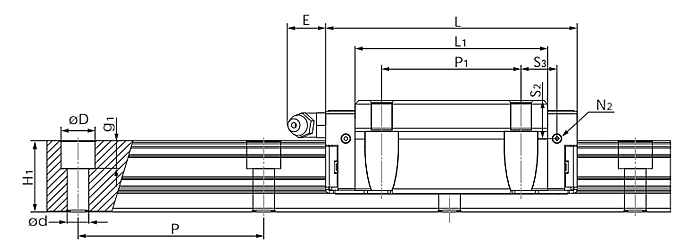

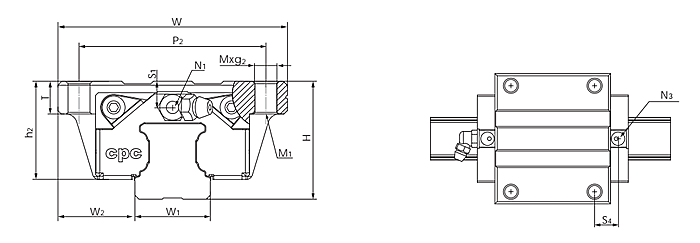

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC45FL | 60 | 37.5 | 45 | 39 | 105 | 20×14×17 | 120 | 171.5 | 138.5 | 50.7 | 80 | 100 | M12×18 | M10 | 19 | PT1/8×12.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC45FL | M6×10.5 | P5 | 14 | 11.1 | 18.1 | 35 | 35 | 89.5 | 169.1 | 4430 | 3460 | 3460 | 4280 | 10530 |
CPC直线导轨HRC45FL的额定寿命：所谓额定寿命是指一批相同的产品，在相同的条件及额定负荷下，有90%未曾发生表面剥离现象而达到的运行距离。直线导轨副使用钢珠作为滚动体的额定寿命，在基本动额定负荷下为50km。
合金钢CPC直线导轨HRC45FL属于重载系列直线导轨，组合高度为60mm，滑块安装孔为80*100mm。滑块跟导轨间末制单元设计，使线形导轨同时承受上下左右等各方向的负荷。
