优势特点：高质量CPC直线导轨HRC15MN属于重载系列直线导轨，组合高度为28mm，滑块安装孔为26*26mm。CPC导轨具有摩擦系数低、定位精度高、润滑简单、多方向受力等特性，在机械行业使用极为广泛。

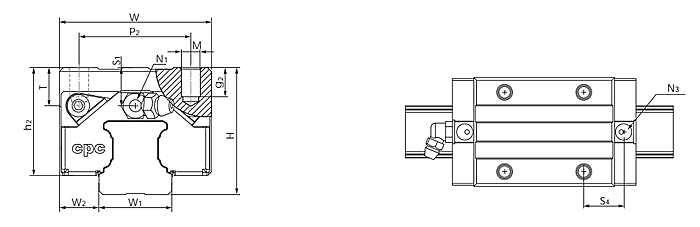

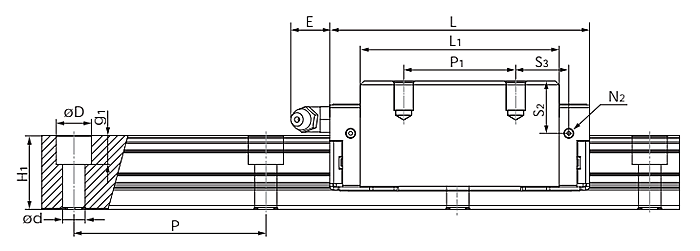

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC15MN | 28 | 9.5 | 15 | 15 | 60 | 7.5×4.5×5.3 | 34 | 55.5 | 40.3 | 24.7 | 26 | 26 | M4×7 | - | 6 | M3×6.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC15MN | M3×6 | P3 | 3.5 | 8.5 | 11.5 | 9.8 | 10.9 | 9.9 | 17.5 | 140 | 105 | 105 | 200 | 1290 |
高质量CPC直线导轨HRC15MN属于重载系列直线导轨，组合高度为28mm，滑块安装孔为26*26mm。CPC导轨具有摩擦系数低、定位精度高、润滑简单、多方向受力等特性，在机械行业使用极为广泛。
