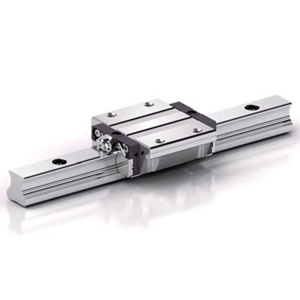

优势特点：台湾CPC自动化机床用高组装线性滑轨ARC25FN属于低组装系列直线导轨，组合高度为33mm，滑块安装孔为35*60mm。嵌入式设计滑块钢体与框架，端盖及密封片之结合方式才嵌入式设计，不须使用螺丝固定，既省结合设计之空间。

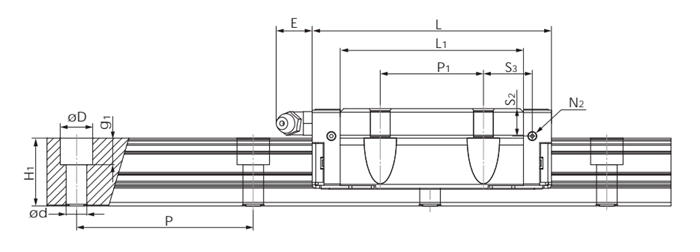

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| ARC25FN | 33 | 25 | 23 | 23 | 60 | 11×7×9 | 73 | 81.2 | 62.2 | 27 | 35 | 60 | M8×12 | M6 | 12 | M6×7.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| ARC25FN | M3×6.5 | P4 | 12 | 5 | 9.3 | 16.6 | 17.6 | 24.8 | 42.5 | 540 | 385 | 385 | 524 | 3020 |
台湾CPC自动化机床用高组装线性滑轨ARC25FN属于低组装系列直线导轨，组合高度为33mm，滑块安装孔为35*60mm。嵌入式设计滑块钢体与框架，端盖及密封片之结合方式才嵌入式设计，不须使用螺丝固定，既省结合设计之空间。
