CPC导轨

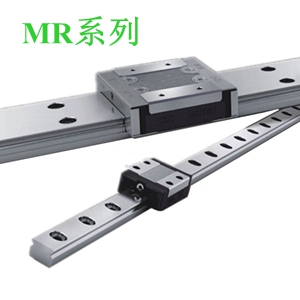

CPC直线导轨MR系列

  • 产品类别:CPC导轨
  • 产品型号:MR微型导轨
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:298 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:台湾CPC直线导轨MR系列的特色优点:1、專利的潤滑油路設計,能夠均勻的將潤滑油脂注入每個循環迴路。2、高定位精度重现佳,行走顺畅,低噪音,适合高速化应用,具互换特性,符合国际标准。3、性价比高,材质为德国优质钢材,深冷处理,高钢性四方向等负荷设计,具自动调心能力,可长时间维持精度。






高负荷、高扭矩功能:

MR直线导轨采用二列式滚珠循环设计, 滚珠槽取接触角为45度的哥德式结构, 能实现四向等载荷。直线导轨在有效空间限制下,使用了较大直径的钢珠, 从而实现直线导轨高载荷、高扭矩功能。

直线导轨材质:

MR直线导轨所有钢材组件无论是直线导轨、滑座钢体或钢珠皆使用经淬透热处理之不锈钢材质。

塑料件倒扣设计强化结合机构,可承受更高的运行速度设计:

CPC直线导轨运行时,其塑料端盖不断承受钢珠循环回流转向时所产生的冲击力,且运行速度越快其冲击力越大.MR直线导轨在考虑自动化设计高速运行场合需求愈来愈多。

回流道特殊设计:

CPC直线导轨MR系列独特的钢珠回流孔及回流道由全密式塑料框架及塑料端盖构成,结构简单,可大幅减少钢珠与金属的接触面积及碰撞机会,有效的达到低噪音运行效果。回流道内藏特殊设计之储油让槽,可延长直线导轨润滑周期。

◆回流道特殊设计

◆高负荷、高扭矩功能

◆加强片设计

◆端面防尘设计

◆润滑与储油块设计

◆嵌入式及倒扣设计






MR直线导轨标准配备之端面密封设计,可有效构成密闭防尘,提高直线导轨寿命,并减低润滑液损耗,确保长时间润滑效果。MR直线导轨特殊设计之密封唇,能兼顾低摩擦阻力,不影响运行顺畅度。

◆防尘设计

【SS系列-端面密封片】

标准配备之端面密封片设计,可有效构成密闭防尘,提高产品寿命,并减低润滑液损耗,确保长时间润滑效果。特殊设计之密封唇,能兼顾低摩擦力,不影响运行顺畅度。



      标准型 MR -M SS 系列









      宽型 MR-W SS系列











MRU3MN  MR5MN  MR7MN  MR9MN  MR12MN  MR15MN MRU3ML  MR5ML  MR7ML  MR9ML MR12ML MR15ML MR3WN  MR5WN  MR7WN  MR9WN  MR12WN  MR15WN MR2WL  MR3WL MR5WNC MR5WLC  MR5WL  MR7WL MR9WL  MR12WL  MR15WL
