优势特点：CPC直线导轨HR20FL属于高组装系列直线导轨，组合高度为30mm，滑块安装孔为40*53mm。直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。

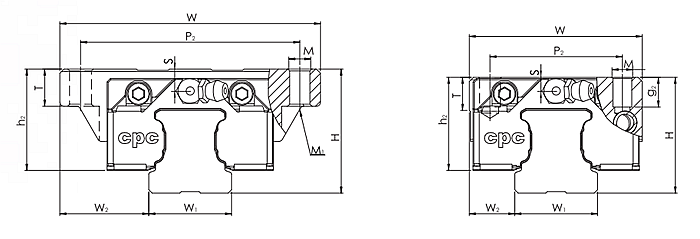

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
| HR20FL | 30 | 21.5 | 20 | 20 | 60 | 9.5×6×8.5 | 63 | 90.2 | 72 | 24.5 | 40 | 53 | 12 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
| M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HR20FL | M6×9 | M5 | 5.5 | 9 | 20.8 | 43.3 | 430 | 420 | 420 | 496 | 2280 |
大多数情形下只需脂润滑就充足了，这使得在机床的润滑体系计划及利用维护方面都变得特别很是轻易转动CPC线性滑轨HR20FL的滑块与导轨间为微间隙或负间隙，因而可以极大进步导轨的总体刚性和活动精度。允许负荷大)G滑块和导轨精密共同成一总体，刚性大，四偏向等负荷，是以具备较大的负荷承载本领。维护保养轻便CPC创新设计的E2自润模块产物联合可拆换式的观点，使得CPC线性滑轨HR20FL可延伸其维护周期。E2自润模组拥有节流本钱、干净环保的特色，安置机动、拆装轻易且易于维护，透明油箱计划可随时检视油量，并可选用响应的润滑油。可在非凡情况如粉尘、恶劣天色和用水情况下利用。
CPC直线导轨HR20FL属于高组装系列直线导轨，组合高度为30mm，滑块安装孔为40*53mm。直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。
