优势特点：CPC导轨滑块AR15FS属于低组装系列直线导轨，组合高度为24mm，滑块安装孔为41mm。为了支撑机床的工作部件，一套直线导轨至少有四个支架。用于支撑大型的工作部件，支架的数量可以多于四个。

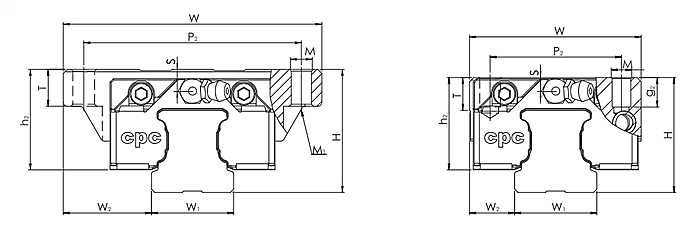

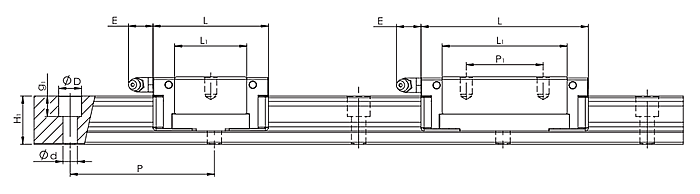

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
| AR15FS | 24 | 18.5 | 15 | 15 | 60 | 7.5×4.5×5.3 | 52 | 40.8 | 24.2 | 20.1 | - | 41 | 4.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
| M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| AR15FS | M5×7 | M4 | 4 | 7 | 6.4 | 10.8 | 80 | 40 | 40 | 120 | 1290 |
线性滑轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。由于线性滑轨是标准部件，对机床制造厂来说，唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。当然，为了保证机床的精度，床身或立柱少量的刮研是必不可少的，在多数情况下，安装是比较简单的。
