优势特点：CPC直线导轨AR20MN属于低组装系列直线导轨，组合高度为28mm，滑块安装孔为32*32mm。由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性。

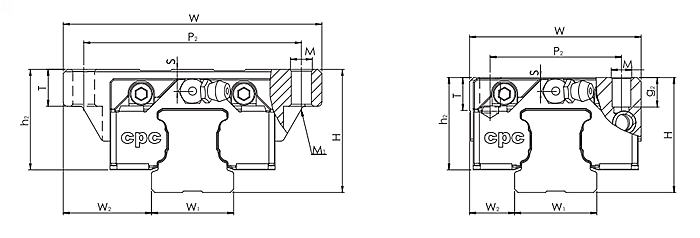

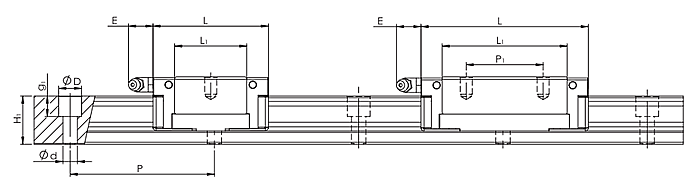

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
| AR20MN | 28 | 11 | 20 | 20 | 60 | 9.5×6×8.5 | 42 | 70.2 | 52 | 22.5 | 32 | 32 | 12 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
| M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| AR20MN | M5×7 | - | 3.5 | 8 | 15.6 | 29.8 | 310 | 220 | 220 | 260 | 2280 |
CPC直线导轨AR20MN属于低组装系列直线导轨，组合高度为28mm，滑块安装孔为32*32mm。由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性。
对于CPC线性滑轨AR20MN的安装，需要认真仔细检查，在进行安装处理的时候，不能够出现强力进行冲压，也不能够使用重物对导轨进行安装与敲击，一旦出现安装不适的情况发生，需要采取技术上的行为进行安装操控。
