优势特点：CPC直线导轨AR20FN属于低组装系列直线导轨，组合高度为28mm，滑块安装孔为32*49mm。CPC直线导轨具有互换性，可分别更换滑块或滑轨甚至是CPC直线导轨组，机台即可重新获得高精密度的导引。

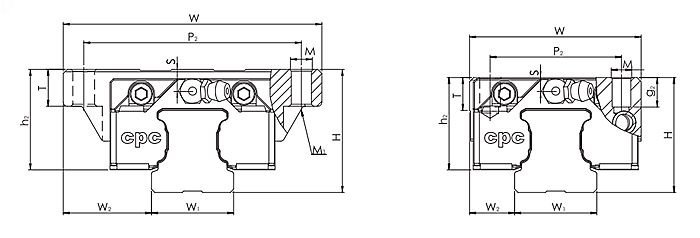

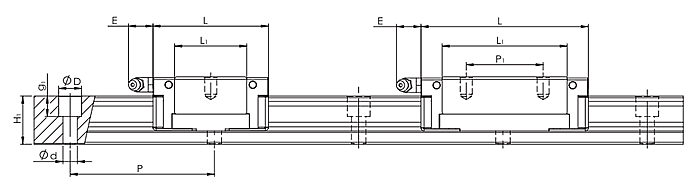

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
| AR20FN | 28 | 19.5 | 20 | 20 | 60 | 9.5×6×8.5 | 59 | 70.2 | 52 | 22.5 | 32 | 49 | 12 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
| M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| AR20FN | M6×9 | M5 | 3.5 | 9 | 15.6 | 29.8 | 310 | 220 | 220 | 299 | 2280 |
CPC线性滑轨的基本静额定负荷就是允许静负荷的最高极限，其定义是在负荷方向与大小均等的状态下，承受巨大的应力接触面，钢珠和珠道表面的校值，总数永久变形量刚好成为钢珠直径万分之一时的静负荷。
CPC直线导轨AR20FN属于低组装系列直线导轨，组合高度为28mm，滑块安装孔为32*49mm。CPC直线导轨具有互换性，可分别更换滑块或滑轨甚至是CPC直线导轨组，机台即可重新获得高精密度的导引。
