原装进口台湾CPC直线导轨HRC55MN

  • 产品类别:CPC导轨
  • 产品型号:HRC55MN
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:340 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:CPC直线导轨HRC55MN属于重载系列直线导轨,组合高度为80mm,滑块安装孔为75*75mm。直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

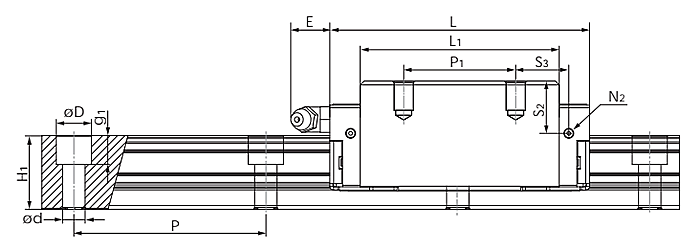

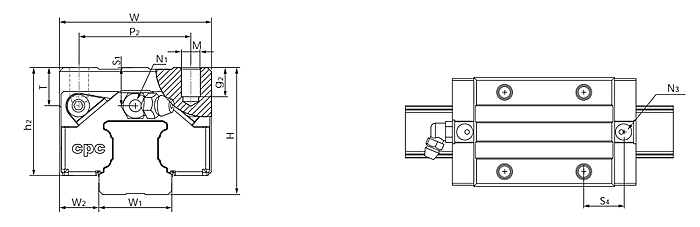

型号 组装尺寸 导轨尺寸(mm) 滑块尺寸(mm)
H W2 W1 H1 P D×d×g1 W L L1 h2 P1 P2 M×g2 M1  T  N1
HRC55MN 80 23.5 53 46 120 24×16×18 100 155.6 118.6 68 75 75 M12×24 - 16 PT1/8×14.5
型号 滑块尺寸(mm) 额定负荷(KN) 静扭矩(Nm) 重量
N2 N3 E S1 S2 S3 S4 C Co Mro Mpo Myo 滑块(g) 导轨(g/m)
HRC55MN M6×12.5 P5 14 22 29.5 28.5 29.5 103.4 173.1 5030 3120 3120 4780 14060



       CPC直线导轨HRC55MN属于重载系列直线导轨,组合高度为80mm,滑块安装孔为75*75mm。直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

       调预压的方式为更换钢珠之大小,一般调整预压的工作皆必须在原厂完成,若客户想自行调整预压,请与原厂联络相关技术事宜。

       因滑块中事前作了内部负荷,考虑预压时的负荷大小与寿命---直线导轨中施加预压(中预压)使用时。有必要考虑预压负荷进行寿命计算。
